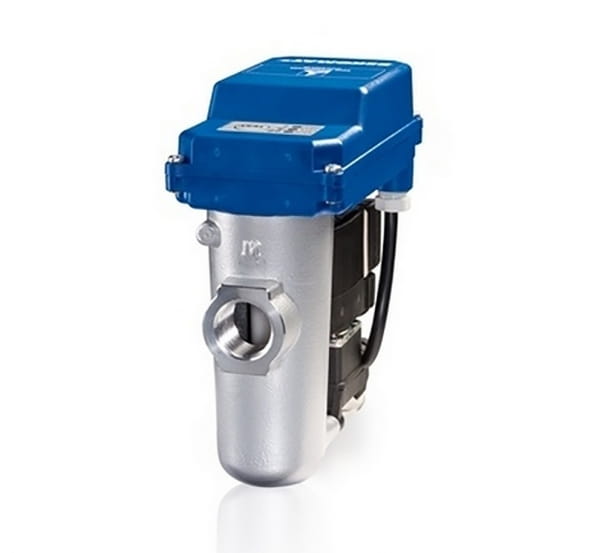

Automatyczny spust kondensatu BEKOMAT 12 CO 2000019

Automatyczny spust kondensatu BEKOMAT 12 CO 2000019 – ochrona w kontakcie z agresywnym medium

Najwięcej problemów z kondensatem pojawia się nie wtedy, gdy jego ilość jest stała, lecz gdy gwałtownie zmieniają ją temperatura, wilgotność i obciążenie sprężarki. Automatyczny spust kondensatu BEKOMAT 12 CO 2000019 reaguje na poziom cieczy, a nie na założony interwał czasowy. Wspólnie zyskujemy więc odwadnianie dopasowane do rzeczywistych warunków pracy. Urządzenie ogranicza możliwość zalegania wody i oleju w punkcie instalacji, a jednocześnie zamyka odpływ przed rozpoczęciem niekontrolowanego wydmuchu powietrza. To istotne zarówno dla jakości medium, jak i dla kosztów wytwarzania sprężonego powietrza, które rosną przy każdej niepotrzebnej stracie.

Kod 2000019 identyfikuje BEKOMAT 12 CO, czyli wariant o podwyższonej odporności powierzchni kontaktujących się z cieczą. Nominalnie przypisujemy go do sprężarek do 6,5 m³/min, osuszaczy do 13 m³/min oraz filtrów do 65 m³/min. Nieco niższe wartości niż w wersji standardowej wynikają z konkretnego wykonania i należy je uwzględnić w doborze. W zamian otrzymujemy rozwiązanie przeznaczone również do kondensatu bezolejowego i potencjalnie agresywnego.

BEKOMAT 12 CO 2000019 – powłoka HART-COAT i kontrolowany zrzut cieczy

Parametry Automatyczny spust kondensatu BEKOMAT 12 CO o kodzie 2000019 pozwalają nam ocenić jego miejsce w instalacji bez zgadywania. Maksymalna wydajność sprężarki wynosi 6,5 m³/min, osuszacza 13 m³/min, a filtra 65 m³/min. Urządzenie pracuje przy ciśnieniu 0,8–16 bar i temperaturze +1 do +60°C. Kondensat gromadzony w komorze jest rozpoznawany przez czujnik pojemnościowy, po czym zawór membranowy otwiera odpływ na ściśle potrzebny czas. Gdy ciecz zostanie odprowadzona, droga przepływu zamyka się, co ogranicza straty sprężonego powietrza. W codziennej obsłudze wykorzystujemy rozwiązania takie jak automatyczny cykl samooczyszczania, wyjście alarmowe i solidna obudowa IP65. Takie połączenie automatyki i prostej hydrauliki ułatwia utrzymanie stabilnej pracy nawet przy zmiennym obciążeniu.

W BEKOMAT 12 CO 2000019 powłoka HART-COAT, obudowa IP65 i automatyczne samooczyszczanie tworzą zestaw przeznaczony do bardziej wymagającej eksploatacji. Sprawdzamy jednak nie tylko elektronikę, lecz także stan powierzchni i uszczelnień mających kontakt z kondensatem. Zakres roboczy wynosi 0,8–16 bar oraz od +1 do +60°C. Numer 2000019 jest kluczowy przy zamawianiu zestawu naprawczego, ponieważ część musi odpowiadać wersji CO.

BEKOMAT 12 CO 2000019 – zastosowanie w układach olejowych i bezolejowych

W praktyce Automatyczny spust kondensatu BEKOMAT 12 CO z numerem 2000019 pełni rolę zabezpieczenia jakości sprężonego powietrza i ciągłości pracy. Najczęściej stosujemy go w kompresorach bezolejowych, instalacjach procesowych oraz układach, w których kondensat może oddziaływać agresywnie na standardowe aluminium. W utrzymaniu ruchu wykorzystujemy rozwiązania takie jak automatyczny cykl samooczyszczania, wyjście alarmowe i solidna obudowa IP65. Przy montażu przewidujemy zawór odcinający, możliwość bezpiecznego rozprężenia oraz łatwy dostęp do obsługi. Dobieramy też odbiór kondensatu do separatora, ponieważ ciecz zawierająca olej nie powinna trafiać bezpośrednio do kanalizacji. Tak zaplanowany układ pozwala nam ograniczyć awarie, skrócić czynności konserwacyjne i zachować kontrolę nad kosztami eksploatacyjnymi przez cały okres użytkowania urządzenia.

Przed montażem BEKOMAT 12 CO 2000019 ustalamy, dlaczego potrzebne jest wykonanie CO. Może wynikać z pracy sprężarki bezolejowej, chemii procesu albo wcześniejszych śladów korozji. Na tej podstawie dobieramy zgodne przewody, armaturę i sposób dalszego oczyszczania cieczy. Dopływ musi być grawitacyjny, a dostęp serwisowy wystarczający do bezpiecznego odcięcia urządzenia. Dopiero kompletne rozwiązanie chroni instalację; sam odporny korpus nie skoryguje błędów materiałowych w pozostałej części punktu.

Dane techniczne:

- napięcie: 230 VAC / 50-60Hz
- maksymalna wydajność sprężarki: 6,5 m³/min.
- maksymalna wydajność osuszacza: 13 m³/min.
- zastosowanie: kondensat olejowy i bezolejowy, kondensat potencjalnie agresywny
- maksymalna wydajność filtra: 65,0 m³/min.
- ciśnienie robocze: max.: 16 bar
- ciśnienie robocze: min. 0,8 bar
- waga: 0,8 kg
- zastosowanie: może być stosowany do wszystkich urządzeń
- zakres temperatur: + 1°C do + 60°C | BEKOMAT® 12, 13, 14, 16 z systemem grzewczym i odpowiednim zaizolowaniem do –25°C
- obudowa: aluminium uszlachetnione HART-COAT
- membrana: FKM
- pobór mocy: P>8,0 VA (W)
- stopień ochrony: IP 65
- przekrój żyły (przyłącze elektryczne): zalecane AC: 1 A bezpiecznik zwłoczny / zalecane DC: 1 A zwłoczny
- obciążenie styku: max. AC 250 V, DC 30 V / 1 A; min. DC 5V / 10 mA

Złącza:

- wlot: 1 x 1/2"
- wylot (złącze węża): 1 x 3/8"
- wylot (wymiary węża): 10-13 mm

Zalety:

- nie ma strat sprężonego powietrza
- niezawodność
- nie wymaga większej konserwacji
- niskie koszty eksploatacji
- wytrzymałość
- automatyczny proces samoczyszczenia
- podłączenie do nowoczesnego systemu monitorowania
- łatwe w instalacji
- elastyczne możliwości podłączania

Zasada działania BEKOMAT®

Urządzenie BEKOMAT odprowadza powstający kondensat bez strat w systemie sprężonego powietrza i przyczynia się do zredukowania kosztów energii i emisji CO2. Jest to możliwe dzięki zintegrowanemu czujnikowi pojemnościowemu, inteligentnemu systemowi elektronicznemu, który steruje odprowadzaniem kondensatu zależnie od jego ilości oraz sprawdzonemu elektromagnetycznemu zaworowi pilotującemu.

Firma BEKO TECHNOLOGIES to rodzinna, niezależna firma, która od ponad 30 lat oferuje wydajne urządzenia, stosowane na całym świecie, które współdziałają z systemami sprężonego powietrza i gazami pod ciśnieniem. Urządzenia, systemy i rozwiązania oferowane przez firmę BEKO TECHNOLOGIES produkowane są w sposób zapewniający najwyższe wymagania jakościowe.

Compr. wydajność (m 3 / min) 6,5
Ciśnienie robocze (bar [g]) 0,8 ... 16
Napięcie robocze 230 VAC | 50 ... 60 Hz
Wlot kondensatu 1 x G1 / 2
Temperatura min / maks. (° C) +1 ... +60
