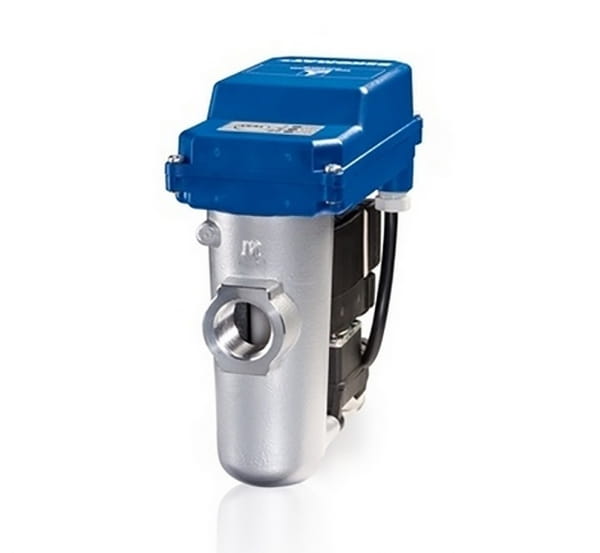

Automatyczny spust kondensatu BEKOMAT 12 CO PN 63 2000020

Automatyczny spust kondensatu BEKOMAT 12 CO PN63 2000020 – odwadnianie do 63 bar

Automatyczny spust kondensatu powinien być dobrany do obciążenia, ciśnienia i rodzaju medium, a nie wyłącznie do średnicy przyłącza. Automatyczny spust kondensatu BEKOMAT 12 CO PN63 z kodem 2000020 stanowi rozwiązanie dla instalacjach wysokociśnieniowych, sprężarkach wielostopniowych, układach PET i specjalistycznych systemach gazów sprężonych. Sterowanie zależne od poziomu sprawia, że urządzenie otwiera odpływ tylko na czas potrzebny do usunięcia cieczy. W praktyce możemy lepiej chronić filtry, osuszacze i zbiorniki przed przepełnieniem, a zarazem unikać charakterystycznego syczenia i strat energii znanych ze źle ustawionych spustów czasowych. To niewielki element instalacji, ale jego praca ma bezpośredni wpływ na niezawodność całej kompresorowni.

W BEKOMAT 12 CO PN63 2000020 najważniejszym wyróżnikiem jest dopuszczalne ciśnienie do 63 bar. Wydajności odniesienia – sprężarka do 4 m³/min, osuszacz do 8 m³/min i filtr do 40 m³/min – dotyczą konkretnego punktu odwadniania, ale ostateczną decyzję poprzedzamy oceną ciśnienia minimalnego, maksymalnego oraz częstotliwości zrzutu. Przy tak wysokich parametrach nie pozostawiamy przypadkowych elementów armatury ani przewodów odpływowych.

BEKOMAT 12 CO PN63 2000020 – konstrukcja wysokociśnieniowa bez wydmuchów

Sercem modelu Automatyczny spust kondensatu BEKOMAT 12 CO PN63 2000020 jest elektroniczny pomiar poziomu. Kondensat wpływa do komory, a czujnik pojemnościowy stale kontroluje jej napełnienie. Po osiągnięciu zaprogramowanego poziomu układ sterujący uruchamia zawór pilotowy i membranę, otwierając odpływ. Po opróżnieniu komory zawór zamyka się szczelnie, zanim zaczniemy tracić sprężone powietrze. Parametry urządzenia obejmują wydajność sprężarki do 4 m³/min, osuszacza do 8 m³/min oraz filtra do 40 m³/min. Dopuszczalne ciśnienie robocze wynosi 1,2–63 bar, a zakres temperatur +1 do +60°C. Model jest przeznaczony do kondensatu olejowego, bezolejowego i potencjalnie agresywnego; obudowę wykonano z aluminium uszlachetnione HART-COAT.

Przy 63 bar obsługa BEKOMAT 12 CO PN63 2000020 wymaga ścisłego przestrzegania procedury rozprężenia. Test funkcjonalny wykonujemy dopiero po sprawdzeniu armatury i bezpiecznej drogi odpływu, a sygnał alarmowy wykorzystujemy do szybkiego wykrycia zakłócenia. Obudowa IP65 i wykonanie HART-COAT wspierają pracę z wymagającym kondensatem w zakresie od +1 do +60°C. Kod 2000020 powinien znaleźć się na liście części krytycznych instalacji.

BEKOMAT 12 CO PN63 2000020 – montaż w układach PET i sprężarkach wielostopniowych

Dobierając Automatyczny spust kondensatu BEKOMAT 12 CO PN63 2000020, sprawdzamy nie tylko nominalną wydajność kompresora. Liczą się także miejsce montażu, strefa klimatyczna, temperatura na wlocie, ilość oleju i zanieczyszczeń oraz sposób odprowadzenia cieczy do separatora olej–woda. Model sprawdzi się w instalacjach wysokociśnieniowych, sprężarkach wielostopniowych, układach PET i specjalistycznych systemach gazów sprężonych, a jego wyróżnikiem jest wysokociśnieniowa wersja CO przystosowana do pracy do 63 bar. W Pneumark możemy zestawić te informacje z rzeczywistą charakterystyką kompresorowni i wskazać właściwe przyłącza, zawory odcinające oraz sposób poprowadzenia odpływu. Dzięki temu spust nie jest przypadkowym akcesorium, lecz poprawnie włączonym elementem systemu uzdatniania sprężonego powietrza.

Węzeł z BEKOMAT 12 CO PN63 2000020 projektujemy jak element instalacji wysokociśnieniowej. Sprawdzamy klasy ciśnieniowe złączek, zaworów i przewodów, określamy miejsce kontrolowanego rozprężenia oraz zabezpieczamy odpływ przed niebezpiecznym ruchem. Urządzenie ustawiamy poniżej punktu zbierania kondensatu i nie łączymy jego zrzutu przypadkowo z linią niskociśnieniową. W Pneumark możemy ocenić cały węzeł, aby kod 2000020 oznaczał spójne rozwiązanie, a nie pojedynczy element w niezweryfikowanej instalacji.

Dane techniczne:

- napięcie: 230 VAC / 50-60Hz
- maksymalna wydajność sprężarki: 6,5 m³/min.
- maksymalna wydajność osuszacza: 13 m³/min.
- zastosowanie: kondensat olejowy i bezolejowy, kondensat potencjalnie agresywny
- maksymalna wydajność filtra: 65,0 m³/min.
- ciśnienie robocze: max. 63 bar
- ciśnienie robocze: min. 1,2 bar
- waga: 0,9 kg
- zastosowanie: może być stosowany do wszystkich urządzeń
- zakres temperatur: + 1°C do + 60°C | BEKOMAT® 12, 13, 14, 16 z systemem grzewczym i odpowiednim zaizolowaniem do –25°C
- przeznaczony do ciśnienia roboczego powyżej 16 bar (PN 63 do 63 bar)
- obudowa: aluminium uszlachetnione HART-COAT
- membrana: FKM
- pobór mocy: P>8,0 VA (W)
- stopień ochrony: IP 65
- przekrój żyły (przyłącze elektryczne): zalecane AC: 1 A bezpiecznik zwłoczny / zalecane DC: 1 A zwłoczny
- obciążenie styku: max. AC 250 V, DC 30 V / 1 A; min. DC 5V / 10 mA

Złącza:

- wlot: 1 x 1/2"
- wylot (złącze węża): 1 x 3/8"
- wylot (wymiary węża): 13 mm

Zalety:

- nie ma strat sprężonego powietrza
- niezawodność
- nie wymaga większej konserwacji
- niskie koszty eksploatacji
- wytrzymałość
- automatyczny proces samoczyszczenia
- podłączenie do nowoczesnego systemu monitorowania
- łatwe w instalacji
- elastyczne możliwości podłączania

Zasada działania BEKOMAT®

Urządzenie BEKOMAT odprowadza powstający kondensat bez strat w systemie sprężonego powietrza i przyczynia się do zredukowania kosztów energii i emisji CO2. Jest to możliwe dzięki zintegrowanemu czujnikowi pojemnościowemu, inteligentnemu systemowi elektronicznemu, który steruje odprowadzaniem kondensatu zależnie od jego ilości oraz sprawdzonemu elektromagnetycznemu zaworowi pilotującemu.

Firma BEKO TECHNOLOGIES to rodzinna, niezależna firma, która od ponad 30 lat oferuje wydajne urządzenia, stosowane na całym świecie, które współdziałają z systemami sprężonego powietrza i gazami pod ciśnieniem. Urządzenia, systemy i rozwiązania oferowane przez firmę BEKO TECHNOLOGIES produkowane są w sposób zapewniający najwyższe wymagania jakościowe


Specyfikacja techniczna

 Niepotrzebnych kosztów i szkód w wytwarzaniu sprężonego powietrza można skutecznie uniknąć jedynie poprzez dostosowanie ilości odpływu kondensatu. Odwadniacze BEKOMAT współpracują zatem z czujnikiem pojemnościowym. Inteligentna elektronika zapobiega stratom sprężonego powietrza i minimalizuje zużycie energii. Z tego powodu elektronicznie sterowany system odprowadzania kondensatu często zwraca się w ciągu sześciu miesięcy w porównaniu do urządzeń z zaworami spustowymi o kontrolowanym czasie.
