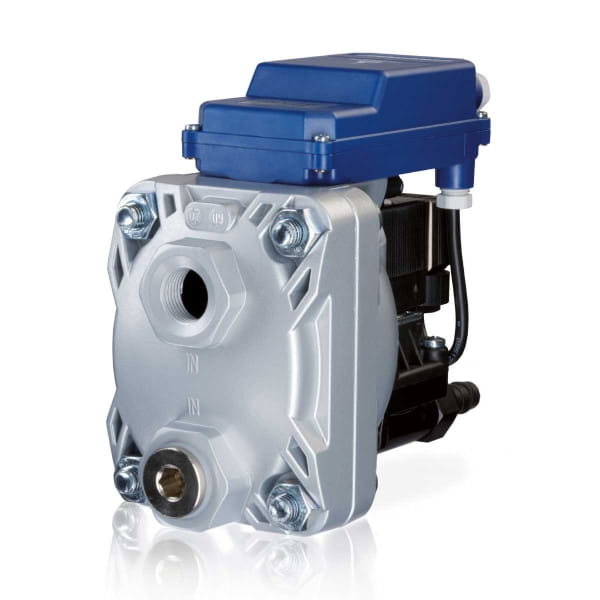

Automatyczny spust kondensatu BEKOMAT 13 CO 2000022

Automatyczny spust kondensatu BEKOMAT 13 CO 2000022 – centralne odwadnianie dużych przepływów

Kondensat nie jest dodatkiem ubocznym, który możemy pozostawić bez kontroli. Gromadząc się w separatorze, filtrze lub osuszaczu, ogranicza skuteczność uzdatniania, zwiększa spadki ciśnienia i może zostać porwany do dalszej części instalacji. Automatyczny spust kondensatu BEKOMAT 13 CO o kodzie 2000022 pozwala nam odprowadzać ciecz automatycznie, w chwili faktycznego osiągnięcia poziomu wymagającego otwarcia zaworu. Nie pracujemy więc według sztywnego czasu, lecz według realnej ilości kondensatu. Takie rozwiązanie stabilizuje pracę układu sprężonego powietrza i ogranicza niepotrzebne wydmuchy, które w tradycyjnych spustach czasowych przekładają się bezpośrednio na zużycie energii.

BEKOMAT 13 CO 2000022 przenosi odwadnianie na poziom dużych punktów zbiorczych. Obsługuje wartości odniesienia do 30 m³/min dla sprężarki, 60 m³/min dla osuszacza i 300 m³/min dla filtra, dlatego często rozpatrujemy go przy głównym separatorze lub wydajnym urządzeniu uzdatniającym. Wykonanie CO poszerza zakres możliwego medium, lecz nadal analizujemy jego skład, temperaturę oraz ilość cieczy pojawiającej się w warunkach maksymalnej wilgotności.

BEKOMAT 13 CO 2000022 – wydajność, HART-COAT i praca zależna od poziomu

Praca Automatyczny spust kondensatu BEKOMAT 13 CO 2000022 przebiega w zamkniętym cyklu: napełnienie, pomiar, kontrolowany zrzut i szczelne zamknięcie. To właśnie ostatni etap odróżnia prawidłowo dobrany odwadniacz kondensatu od prostego zaworu czasowego. Gdy poziom spada, elektronika kończy zrzut przed rozpoczęciem wydmuchu medium roboczego. Urządzenie obsługuje sprężarki do 30 m³/min, osuszacze do 60 m³/min i filtry do 300 m³/min, pracując w zakresie ciśnienia 0,8–16 bar i temperatur +1 do +60°C. Materiały zastosowane w obudowie – aluminium uszlachetnione HART-COAT – odpowiadają przeznaczeniu do kondensatu olejowego, bezolejowego i potencjalnie agresywnego. Dzięki temu możemy uwzględnić nie tylko przepływ, lecz także rzeczywisty skład cieczy.

BEKOMAT 13 CO 2000022 pracuje w obudowie IP65 i może przekazać bezpotencjałowy sygnał alarmowy do sterownika zakładowego. Automatyczne samooczyszczanie pomaga przy zwiększonej ilości zanieczyszczeń, lecz w centralnym punkcie szczególnie ważna jest kontrola drożności całej linii odpływowej. Urządzenie działa przy 0,8–16 bar i temperaturze od +1 do +60°C. Kod 2000022 zapisujemy wraz z numerem punktu, aby obsługa nie pomyliła go z wariantem wysokociśnieniowym.

BEKOMAT 13 CO 2000022 – dobór do głównych elementów kompresorowni

Model Automatyczny spust kondensatu BEKOMAT 13 CO 2000022 warto wybrać, gdy zależy nam na przewidywalnym odwadnianiu w większych sprężarkach, wydajnych osuszaczach, filtrach głównych i separatorach w kompresorowniach pracujących wielozmianowo. W tym wariancie szczególne znaczenie ma wydajna wersja CO do centralnych punktów odwadniania. Ostateczny dobór powinien uwzględniać rezerwę wydajności na dni o wysokiej wilgotności, ponieważ właśnie wtedy powstaje najwięcej kondensatu. W Pneumark analizujemy również ciśnienie minimalne, temperaturę otoczenia i skład cieczy, a przy wykonaniach CO lub PN sprawdzamy wymagania materiałowe oraz ciśnieniowe całego odcinka. Możemy dzięki temu zaproponować rozwiązanie, które nie tylko pasuje gwintem, ale rzeczywiście utrzyma parametry instalacji i uprości późniejszy serwis.

Przy centralnym BEKOMAT 13 CO 2000022 ustalamy, z ilu urządzeń napływa kondensat i czy ich ciśnienia są wyrównane. Bez tej analizy jeden aktywny punkt może wtłaczać ciecz lub powietrze do drugiego. Stosujemy właściwe odcięcia, organizujemy dopływy z ciągłym spadkiem i dobieramy odbiór zdolny przyjąć jednorazowy zrzut. Wykonanie CO uzupełniamy separatorem zgodnym ze składem medium. Tak zbudowany węzeł jest czytelny dla utrzymania ruchu i odporny na zmiany konfiguracji kompresorowni.

Dane techniczne:

- napięcie: 230 VAC / 50-60Hz
- maksymalna wydajność sprężarki: 30 m³/min.
- maksymalna wydajność osuszacza: 60 m³/min.
- zastosowanie: kondensat olejowy i bezolejowy, kondensat potencjalnie agresywny
- maksymalna wydajność filtra: 300,0 m³/min.
- ciśnienie robocze: max. 16 bar
- ciśnienie robocze: min. 0,8 bar
- waga: 2 kg
- zakres temperatur: + 1°C do + 60°C | BEKOMAT® 12, 13, 14, 16 z systemem grzewczym i odpowiednim zaizolowaniem do –25°C
- obudowa: aluminium, uszlachetnione HART-COAT
- membrana: FKM
- pobór mocy: P>8,0 VA (W)
- stopień ochrony: IP 65
- przekrój żyły (przyłącze elektryczne): zalecane 3 x 0,75 - 1,5 mm (AWG 16-18)
- obciążenie styku: max. AC 250 V, DC 30 V / 1 A; min. DC 5V / 10 mA

Złącza:

- wlot: 2 x 1/2" wew. (opcjonalnie: gwint NPT)
- wylot (złącze węża): 1 x 1/2"
- wylot (wymiary węża): 13 mm

Zalety:

- nie ma strat sprężonego powietrza
- niezawodność
- nie wymaga większej konserwacji
- niskie koszty eksploatacji
- wytrzymałość
- automatyczny proces samoczyszczenia
- podłączenie do nowoczesnego systemu monitorowania
- łatwe w instalacji
- elastyczne możliwości podłączania

Zasada działania BEKOMAT®

Urządzenie BEKOMAT odprowadza powstający kondensat bez strat w systemie sprężonego powietrza i przyczynia się do zredukowania kosztów energii i emisji CO2. Jest to możliwe dzięki zintegrowanemu czujnikowi pojemnościowemu, inteligentnemu systemowi elektronicznemu, który steruje odprowadzaniem kondensatu zależnie od jego ilości oraz sprawdzonemu elektromagnetycznemu zaworowi pilotującemu.

Firma BEKO TECHNOLOGIES to rodzinna, niezależna firma, która od ponad 30 lat oferuje wydajne urządzenia, stosowane na całym świecie, które współdziałają z systemami sprężonego powietrza i gazami pod ciśnieniem. Urządzenia, systemy i rozwiązania oferowane przez firmę BEKO TECHNOLOGIES produkowane są w sposób zapewniający najwyższe wymagania jakościowe.

Podczas uzdatniania sprężonego powietrza nie można uniknąć tworzenia się kondensatu zawierającego głównie olej, który jest zanieczyszczony cząstkami brudu i którego ilość nie jest stała. Może to prowadzić do wadliwego działania, a nawet utraty produkcji.
