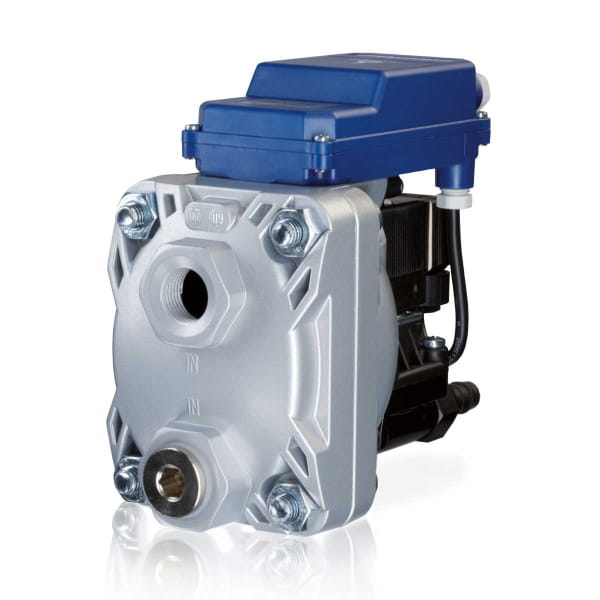

Automatyczny spust kondensatu BEKOMAT 13 CO PN25 2000360

Automatyczny spust kondensatu BEKOMAT 13 CO PN25 2000360 – stabilne odwadnianie do 25 bar

W dobrze zaprojektowanej kompresorowni każdy punkt odwadniania musi działać równie pewnie jak sama sprężarka. Automatyczny spust kondensatu BEKOMAT 13 CO PN25, kod produktu 2000360, przejmuje kontrolę nad kondensatem powstającym podczas sprężania, chłodzenia i filtracji powietrza. Czujnik poziomu uruchamia zrzut wtedy, gdy w urządzeniu znajduje się odpowiednia ilość cieczy, dzięki czemu nie musimy wybierać między ryzykiem zalania elementu a stratą sprężonego powietrza. Model ten warto traktować jako element ochrony całego procesu: od kompresora i osuszacza, przez filtry, aż po odbiorniki, których niezawodność zależy od czystej i stabilnej instalacji.

Wariant BEKOMAT 13 CO PN25 o kodzie 2000360 łączy wydajność dla sprężarki do 20 m³/min, osuszacza do 40 m³/min i filtra do 200 m³/min z ciśnieniem roboczym do 25 bar. To nie jest po prostu mocniejsza obudowa standardowego spustu. Cały punkt odwadniania musi odpowiadać warunkom wysokociśnieniowym, dlatego weryfikujemy armaturę, doprowadzenie kondensatu i bezpieczne rozprężenie po stronie odpływowej.

BEKOMAT 13 CO PN25 2000360 – duży przekrój zaworu i sygnalizacja alarmowa

Parametry Automatyczny spust kondensatu BEKOMAT 13 CO PN25 o kodzie 2000360 pozwalają nam ocenić jego miejsce w instalacji bez zgadywania. Maksymalna wydajność sprężarki wynosi 20 m³/min, osuszacza 40 m³/min, a filtra 200 m³/min. Urządzenie pracuje przy ciśnieniu 1,2–25 bar i temperaturze +1 do +60°C. Kondensat gromadzony w komorze jest rozpoznawany przez czujnik pojemnościowy, po czym zawór membranowy otwiera odpływ na ściśle potrzebny czas. Gdy ciecz zostanie odprowadzona, droga przepływu zamyka się, co ogranicza straty sprężonego powietrza. W codziennej obsłudze wykorzystujemy rozwiązania takie jak automatyczna praca zależna od poziomu, styk alarmowy i duży przekrój zaworu ograniczający ryzyko blokowania. Takie połączenie automatyki i prostej hydrauliki ułatwia utrzymanie stabilnej pracy nawet przy zmiennym obciążeniu.

Duży przekrój zaworu w BEKOMAT 13 CO PN25 2000360 ogranicza podatność na blokowanie, co ma znaczenie przy większej ilości cieczy i zanieczyszczeń. Kontakt alarmowy włączamy do logiki nadzoru, a po serwisie wykonujemy próbę szczelności w warunkach przewidzianych instrukcją. Zakres od 1,2 do 25 bar oraz temperatura od +1 do +60°C muszą być zachowane w całym cyklu pracy. Kod 2000360 odróżnia ten wariant od wersji 16, 40 i 50 bar.

BEKOMAT 13 CO PN25 2000360 – zastosowanie w instalacjach podwyższonego ciśnienia

W praktyce Automatyczny spust kondensatu BEKOMAT 13 CO PN25 z numerem 2000360 pełni rolę zabezpieczenia jakości sprężonego powietrza i ciągłości pracy. Najczęściej stosujemy go w instalacjach 20–25 bar, sprężarkach wysokociśnieniowych i procesach, w których standardowy spust 16 bar nie zapewnia właściwego zapasu. W utrzymaniu ruchu wykorzystujemy rozwiązania takie jak automatyczna praca zależna od poziomu, styk alarmowy i duży przekrój zaworu ograniczający ryzyko blokowania. Przy montażu przewidujemy zawór odcinający, możliwość bezpiecznego rozprężenia oraz łatwy dostęp do obsługi. Dobieramy też odbiór kondensatu do separatora, ponieważ ciecz zawierająca olej nie powinna trafiać bezpośrednio do kanalizacji. Tak zaplanowany układ pozwala nam ograniczyć awarie, skrócić czynności konserwacyjne i zachować kontrolę nad kosztami eksploatacyjnymi przez cały okres użytkowania urządzenia.

BEKOMAT 13 CO PN25 2000360 montujemy w miejscu, w którym można bezpiecznie odciąć i rozprężyć odwadniacz, nie zatrzymując niepotrzebnie całego procesu. Linie dopływowe prowadzimy bez syfonów, a po stronie zrzutu uwzględniamy energię cieczy opuszczającej układ pod podwyższonym ciśnieniem. Jeżeli kondensat pochodzi z kilku stopni sprężania, analizujemy je osobno. Dzięki temu wariant PN25 wykorzystujemy zgodnie z przeznaczeniem, a nie jako przypadkowy zapas ciśnieniowy w źle zaprojektowanym punkcie.

Dane techniczne 2000360:

- napięcie: 230 VAC / 50-60Hz
- maksymalna wydajność sprężarki: 30 m³/min.
- maksymalna wydajność osuszacza: 60 m³/min.
- zastosowanie: kondensat olejowy i bezolejowy, kondensat potencjalnie agresywny
- maksymalna wydajność filtra: 300,0 m³/min.
- ciśnienie robocze: max. 25, 40 lub 50 bar (nadc.)
- ciśnienie robocze: min. 1,2 bar
- waga: 2,2 kg
- zakres temperatur: + 1°C do + 60°C | BEKOMAT® 12, 13, 14, 16 z systemem grzewczym i odpowiednim zaizolowaniem do –25°C
- obudowa: aluminium, uszlachetnione HART-COAT
- membrana: FKM
- pobór mocy: P>8,0 VA (W)
- stopień ochrony: IP 65
- przekrój żyły (przyłącze elektryczne): zalecane 3 x 0,75 - 1,5 mm (AWG 16-18)
- obciążenie styku: max. AC 250 V, DC 30 V / 1 A; min. DC 5V / 10 mA

Złącza:

- wlot: 2 x 1/2" wew. (opcjonalnie: gwint NPT)
- wylot (złącze węża): 1 x 3/8"
- wylot (wymiary węża): 13 mm

Zalety:

- nie ma strat sprężonego powietrza
- niezawodność
- nie wymaga większej konserwacji
- niskie koszty eksploatacji
- wytrzymałość
- automatyczny proces samoczyszczenia
- podłączenie do nowoczesnego systemu monitorowania
- łatwe w instalacji
- elastyczne możliwości podłączania

Zasada działania BEKOMAT®

Urządzenie BEKOMAT odprowadza powstający kondensat bez strat w systemie sprężonego powietrza i przyczynia się do zredukowania kosztów energii i emisji CO2. Jest to możliwe dzięki zintegrowanemu czujnikowi pojemnościowemu, inteligentnemu systemowi elektronicznemu, który steruje odprowadzaniem kondensatu zależnie od jego ilości oraz sprawdzonemu elektromagnetycznemu zaworowi pilotującemu.

Firma BEKO TECHNOLOGIES to rodzinna, niezależna firma, która od ponad 30 lat oferuje wydajne urządzenia, stosowane na całym świecie, które współdziałają z systemami sprężonego powietrza i gazami pod ciśnieniem. Urządzenia, systemy i rozwiązania oferowane przez firmę BEKO TECHNOLOGIES produkowane są w sposób zapewniający najwyższe wymagania jakościowe.

Compr. wydajność (m 3 / min) 30
Ciśnienie robocze (bar [g])  1,2 ... 25
Napięcie robocze  230 VAC | 50 ... 60 Hz
Wlot kondensatu  2 x G1 / 2
Temperatura min / maks. (° C) +1 ... +60
