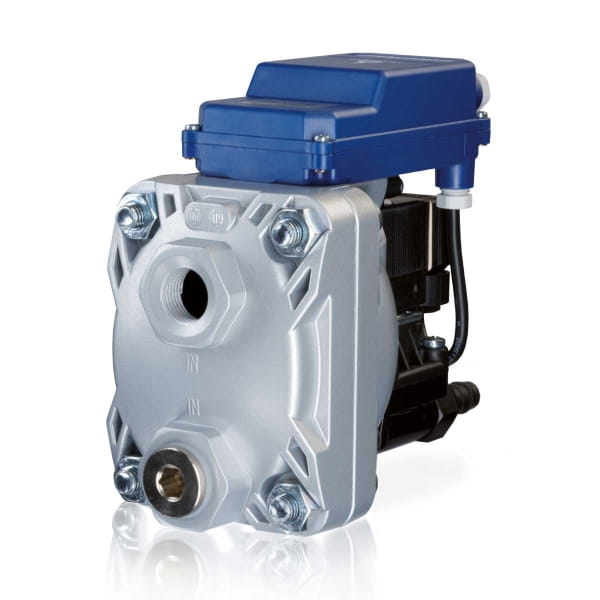

Automatyczny spust kondensatu BEKOMAT 13 CO PN40 2001287

Automatyczny spust kondensatu BEKOMAT 13 CO PN40 2001287 – kontrolowany zrzut do 40 bar

Najwięcej problemów z kondensatem pojawia się nie wtedy, gdy jego ilość jest stała, lecz gdy gwałtownie zmieniają ją temperatura, wilgotność i obciążenie sprężarki. Automatyczny spust kondensatu BEKOMAT 13 CO PN40 2001287 reaguje na poziom cieczy, a nie na założony interwał czasowy. Wspólnie zyskujemy więc odwadnianie dopasowane do rzeczywistych warunków pracy. Urządzenie ogranicza możliwość zalegania wody i oleju w punkcie instalacji, a jednocześnie zamyka odpływ przed rozpoczęciem niekontrolowanego wydmuchu powietrza. To istotne zarówno dla jakości medium, jak i dla kosztów wytwarzania sprężonego powietrza, które rosną przy każdej niepotrzebnej stracie.

BEKOMAT 13 CO PN40 2001287 pracuje w układach, w których górna granica ciśnienia sięga 40 bar. Zachowuje wartości odniesienia do 20 m³/min dla sprężarki, 40 m³/min dla osuszacza i 200 m³/min dla filtra. Przy takim wariancie szczególne znaczenie ma rozpoznanie dynamiki procesu: inne obciążenie powstaje przy stabilnej produkcji, a inne po rozruchu, zmianie temperatury lub gwałtownym schłodzeniu gazu.

BEKOMAT 13 CO PN40 2001287 – odporna obudowa i elektroniczny pomiar poziomu

Sercem modelu Automatyczny spust kondensatu BEKOMAT 13 CO PN40 2001287 jest elektroniczny pomiar poziomu. Kondensat wpływa do komory, a czujnik pojemnościowy stale kontroluje jej napełnienie. Po osiągnięciu zaprogramowanego poziomu układ sterujący uruchamia zawór pilotowy i membranę, otwierając odpływ. Po opróżnieniu komory zawór zamyka się szczelnie, zanim zaczniemy tracić sprężone powietrze. Parametry urządzenia obejmują wydajność sprężarki do 20 m³/min, osuszacza do 40 m³/min oraz filtra do 200 m³/min. Dopuszczalne ciśnienie robocze wynosi 1,2–40 bar, a zakres temperatur +1 do +60°C. Model jest przeznaczony do kondensatu olejowego, bezolejowego i potencjalnie agresywnego; obudowę wykonano z aluminium uszlachetnione HART-COAT.

W BEKOMAT 13 CO PN40 2001287 automatyczne samooczyszczanie i sygnalizacja alarmowa wspierają utrzymanie ciągłości, ale przy 40 bar nie dopuszczamy do przypadkowej ingerencji w armaturę. Każdy przegląd poprzedzamy odcięciem i kontrolowanym rozprężeniem, a po zakończeniu sprawdzamy szczelność połączeń. Stopień IP65 chroni elektronikę przed warunkami otoczenia. Kod 2001287 wykorzystujemy przy zamawianiu części przeznaczonych dokładnie do wersji PN40.

BEKOMAT 13 CO PN40 2001287 – dobór do procesów wysokociśnieniowych

Dobierając Automatyczny spust kondensatu BEKOMAT 13 CO PN40 2001287, sprawdzamy nie tylko nominalną wydajność kompresora. Liczą się także miejsce montażu, strefa klimatyczna, temperatura na wlocie, ilość oleju i zanieczyszczeń oraz sposób odprowadzenia cieczy do separatora olej–woda. Model sprawdzi się w instalacjach do 40 bar, technologiach procesowych, produkcji opakowań i układach, w których odwadnianie musi pozostać stabilne przy wysokim ciśnieniu, a jego wyróżnikiem jest wykonanie PN40 do układów o wyraźnie podwyższonym ciśnieniu roboczym. W Pneumark możemy zestawić te informacje z rzeczywistą charakterystyką kompresorowni i wskazać właściwe przyłącza, zawory odcinające oraz sposób poprowadzenia odpływu. Dzięki temu spust nie jest przypadkowym akcesorium, lecz poprawnie włączonym elementem systemu uzdatniania sprężonego powietrza.

W instalacji z BEKOMAT 13 CO PN40 2001287 dokumentujemy ciśnienie każdego odcinka oraz sposób odseparowania go od części niskociśnieniowej. Dopływ kondensatu powinien być krótki, a odpływ poprowadzony do strefy, w której zrzut nie stwarza zagrożenia dla personelu. Przy pracy okresowej sprawdzamy także kondensację po postoju i schłodzeniu urządzeń. Wspólnie dobieramy armaturę i zagospodarowanie cieczy, aby wysoka klasa spustu była zachowana w całym torze.

Dane techniczne:

- napięcie: 230 VAC / 50-60Hz
- maksymalna wydajność sprężarki: 30 m³/min.
- maksymalna wydajność osuszacza: 60 m³/min.
- zastosowanie: kondensat olejowy i bezolejowy, kondensat potencjalnie agresywny
- maksymalna wydajność filtra: 300,0 m³/min.
- ciśnienie robocze: max. 40 bar (nadc.)
- ciśnienie robocze: min. 1,2 bar
- waga: 2,2 kg
- zakres temperatur: + 1°C do + 60°C | BEKOMAT® 12, 13, 14, 16 z systemem grzewczym i odpowiednim zaizolowaniem do –25°C
- obudowa: aluminium, uszlachetnione HART-COAT
- membrana: FKM
- pobór mocy: P>8,0 VA (W)
- stopień ochrony: IP 65
- przekrój żyły (przyłącze elektryczne): zalecane 3 x 0,75 - 1,5 mm (AWG 16-18)
- obciążenie styku: max. AC 250 V, DC 30 V / 1 A; min. DC 5V / 10 mA

Złącza:

- wlot: 2 x 1/2" wew. (opcjonalnie: gwint NPT)
- wylot (złącze węża): 1 x 3/8"
- wylot (wymiary węża): 13 mm

Zalety:

- nie ma strat sprężonego powietrza
- niezawodność
- nie wymaga większej konserwacji
- niskie koszty eksploatacji
- wytrzymałość
- automatyczny proces samoczyszczenia
- podłączenie do nowoczesnego systemu monitorowania
- łatwe w instalacji
- elastyczne możliwości podłączania

Zasada działania BEKOMAT®

Urządzenie BEKOMAT odprowadza powstający kondensat bez strat w systemie sprężonego powietrza i przyczynia się do zredukowania kosztów energii i emisji CO2. Jest to możliwe dzięki zintegrowanemu czujnikowi pojemnościowemu, inteligentnemu systemowi elektronicznemu, który steruje odprowadzaniem kondensatu zależnie od jego ilości oraz sprawdzonemu elektromagnetycznemu zaworowi pilotującemu.

Firma BEKO TECHNOLOGIES to rodzinna, niezależna firma, która od ponad 30 lat oferuje wydajne urządzenia, stosowane na całym świecie, które współdziałają z systemami sprężonego powietrza i gazami pod ciśnieniem. Urządzenia, systemy i rozwiązania oferowane przez firmę BEKO TECHNOLOGIES produkowane są w sposób zapewniający najwyższe wymagania jakościowe.

BEKOMAT® odprowadza kondensat bez utraty sprężonego powietrza, a tym samym oszczędza koszty energii i emisję CO2. Jest to możliwe dzięki zintegrowanemu czujnikowi pojemnościowemu, inteligentnej elektronice do dostosowanego odprowadzania kondensatu i sprawdzonemu pilotowi sterowania elektrozaworu ze specjalną membraną odprowadzającą.
