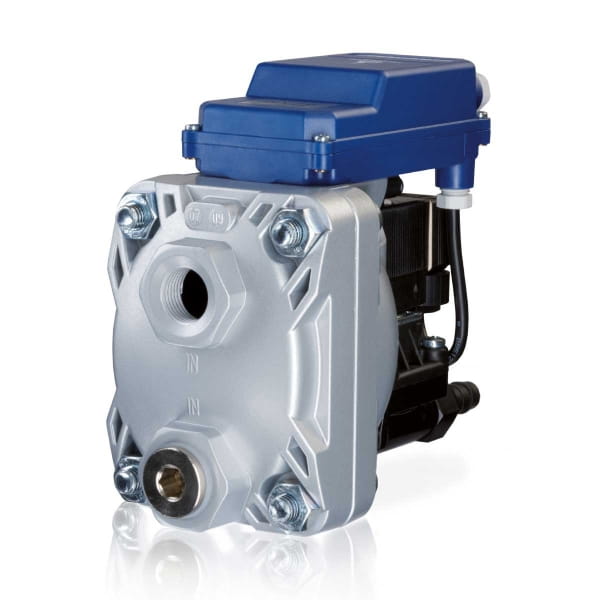

Automatyczny spust kondensatu BEKOMAT 13 CO PN50 2002699

Automatyczny spust kondensatu BEKOMAT 13 CO PN50 2002699 – bezpieczne odwadnianie do 50 bar

Automatyczny spust kondensatu powinien być dobrany do obciążenia, ciśnienia i rodzaju medium, a nie wyłącznie do średnicy przyłącza. Automatyczny spust kondensatu BEKOMAT 13 CO PN50 z kodem 2002699 stanowi rozwiązanie dla systemach do 50 bar, instalacjach PET, gazach technicznych i sprężarkach wielostopniowych. Sterowanie zależne od poziomu sprawia, że urządzenie otwiera odpływ tylko na czas potrzebny do usunięcia cieczy. W praktyce możemy lepiej chronić filtry, osuszacze i zbiorniki przed przepełnieniem, a zarazem unikać charakterystycznego syczenia i strat energii znanych ze źle ustawionych spustów czasowych. To niewielki element instalacji, ale jego praca ma bezpośredni wpływ na niezawodność całej kompresorowni.

Kod 2002699 oznacza BEKOMAT 13 CO PN50 do odwadniania instalacji pracujących pod ciśnieniem do 50 bar. Urządzenie możemy przypisać do sprężarki do 20 m³/min, osuszacza do 40 m³/min lub filtra do 200 m³/min, lecz wartości te zawsze odnosimy do konkretnego procesu. W systemach PET i gazów technicznych jakość montażu, kontrola szczelności oraz właściwe rozprężenie kondensatu są równie ważne jak sama wydajność spustu.

BEKOMAT 13 CO PN50 2002699 – parametry przepływu i ochrona przed stratami energii

W modelu Automatyczny spust kondensatu BEKOMAT 13 CO PN50, kod 2002699, nie musimy ręcznie korygować czasu otwarcia wraz ze zmianą pory roku lub obciążenia produkcji. Elektronika otrzymuje sygnał z czujnika pojemnościowego i steruje zaworem wyłącznie wtedy, gdy kondensat rzeczywiście wymaga usunięcia. Przy maksymalnej wydajności sprężarki 20 m³/min, osuszacza 40 m³/min i filtra 200 m³/min urządzenie można dopasować do konkretnego punktu instalacji, a nie tylko do łącznego przepływu kompresorowni. Zakres 1,2–50 bar oraz temperatura pracy +1 do +60°C wyznaczają bezpieczne warunki eksploatacji. Konstrukcja z aluminium z powłoką HART-COAT waży około 2,2 kg i została przygotowana do kondensatu olejowego, bezolejowego i potencjalnie agresywnego.

BEKOMAT 13 CO PN50 2002699 wykorzystuje automatyczną kontrolę poziomu i bezpotencjałowy kontakt alarmowy, dzięki czemu możemy szybko wychwycić zakłócenie w odpowiedzialnym punkcie. Duże przekroje przepływowe ułatwiają odprowadzenie cieczy, lecz nie kompensują przewężonej linii. Obsługę prowadzimy po bezpiecznym rozprężeniu układu pracującego w zakresie 1,2–50 bar. Numer 2002699 zachowujemy w rejestrze, aby nie zastosować elementów z wariantu o niższym ciśnieniu.

BEKOMAT 13 CO PN50 2002699 – zastosowanie w instalacjach PET i gazów technicznych

Najlepsze efekty osiągamy wtedy, gdy Automatyczny spust kondensatu BEKOMAT 13 CO PN50, kod 2002699, montujemy możliwie blisko punktu powstawania kondensatu, zapewniając swobodny dopływ grawitacyjny i odpływ bez przeciwciśnienia. Urządzenie jest szczególnie użyteczne w systemach do 50 bar, instalacjach PET, gazach technicznych i sprężarkach wielostopniowych; jego wyróżnikiem jest specjalistyczny wariant PN50 do punktów odwadniania pracujących pod bardzo wysokim ciśnieniem. Przed wyborem weryfikujemy maksymalne ciśnienie, chwilową ilość cieczy oraz rodzaj medium, a następnie dobieramy średnicę przewodu i sposób włączenia alarmu. Wspólnie unikamy w ten sposób częstych błędów: zbyt długiej linii dopływowej, kieszeni powietrznych, przewężenia węża lub wspólnego odpływu, który utrudnia opróżnianie kilku spustów jednocześnie.

Dla BEKOMAT 13 CO PN50 2002699 przygotowujemy jednoznaczną procedurę odcięcia, rozprężenia i ponownego uruchomienia. Wysokie ciśnienie wyklucza prowizoryczne węże oraz wspólny odpływ o nieznanej odporności. Kontrolujemy również kompatybilność materiałową, szczególnie w systemach gazów technicznych. Jeżeli węzeł ma pracować bez stałego nadzoru, alarm kierujemy do sterownika z komunikatem wskazującym konkretny punkt. Takie rozwiązanie ogranicza czas reakcji i ryzyko błędnej interwencji.

Dane techniczne 2002699:

- napięcie: 230 VAC / 50-60Hz
- maksymalna wydajność sprężarki: 30 m³/min.
- maksymalna wydajność osuszacza: 60 m³/min.
- zastosowanie: kondensat olejowy i bezolejowy, kondensat potencjalnie agresywny
- maksymalna wydajność filtra: 300,0 m³/min.
- ciśnienie robocze: max. 50 bar (nadc.)
- ciśnienie robocze: min. 1,2 bar
- waga: 2,2 kg
- zakres temperatur: + 1°C do + 60°C | BEKOMAT® 12, 13, 14, 16 z systemem grzewczym i odpowiednim zaizolowaniem do –25°C
- obudowa: aluminium, uszlachetnione HART-COAT
- membrana: FKM
- pobór mocy: P>8,0 VA (W)
- stopień ochrony: IP 65
- przekrój żyły (przyłącze elektryczne): zalecane 3 x 0,75 - 1,5 mm (AWG 16-18)
- obciążenie styku: max. AC 250 V, DC 30 V / 1 A; min. DC 5V / 10 mA

Złącza:

- wlot: 2 x 1/2" wew. (opcjonalnie: gwint NPT)
- wylot (złącze węża): 1 x 3/8"
- wylot (wymiary węża): 13 mm

Zalety:

- nie ma strat sprężonego powietrza
- niezawodność
- nie wymaga większej konserwacji
- niskie koszty eksploatacji
- wytrzymałość
- automatyczny proces samoczyszczenia
- podłączenie do nowoczesnego systemu monitorowania
- łatwe w instalacji
- elastyczne możliwości podłączania

Zasada działania BEKOMAT®

Urządzenie BEKOMAT odprowadza powstający kondensat bez strat w systemie sprężonego powietrza i przyczynia się do zredukowania kosztów energii i emisji CO2. Jest to możliwe dzięki zintegrowanemu czujnikowi pojemnościowemu, inteligentnemu systemowi elektronicznemu, który steruje odprowadzaniem kondensatu zależnie od jego ilości oraz sprawdzonemu elektromagnetycznemu zaworowi pilotującemu.

Firma BEKO TECHNOLOGIES to rodzinna, niezależna firma, która od ponad 30 lat oferuje wydajne urządzenia, stosowane na całym świecie, które współdziałają z systemami sprężonego powietrza i gazami pod ciśnieniem. Urządzenia, systemy i rozwiązania oferowane przez firmę BEKO TECHNOLOGIES produkowane są w sposób zapewniający najwyższe wymagania jakościowe.

Compr. wydajność (m 3 / min)  30
Ciśnienie robocze (bar [g]) 1,2 ... 50
Napięcie robocze 230 VAC | 50 ... 60 Hz
Wlot kondensatu 2 x G1 / 2
Temperatura min / maks. (° C) +1 ... +60
