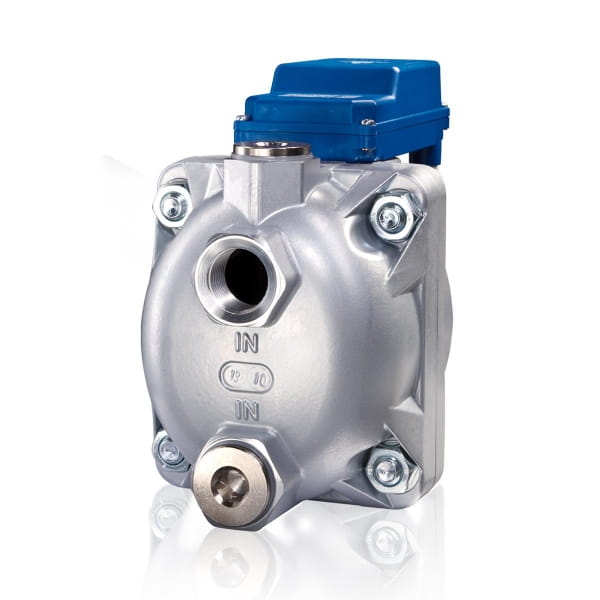

Automatyczny spust kondensatu BEKOMAT 14 2000023

Automatyczny spust kondensatu BEKOMAT 14 2000023 – wysoka przepustowość dla dużej kompresorowni

Woda, olej i cząstki stałe oddzielane ze sprężonego powietrza muszą zostać usunięte w sposób przewidywalny. Automatyczny spust kondensatu BEKOMAT 14 o numerze 2000023 wykonuje ten proces automatycznie i zależnie od ilości zgromadzonego kondensatu. Nie opieramy odwadniania na ręcznej obsłudze ani na cyklu, który może być zbyt krótki w suche dni i niewystarczający przy wysokiej wilgotności. Dzięki temu łatwiej utrzymać ciągłość produkcji, zabezpieczyć wkłady filtracyjne i ograniczyć przedostawanie się wilgoci do sieci. Jednocześnie zawór zostaje zamknięty, zanim rozpocznie się niepotrzebny ubytek sprężonego powietrza.

BEKOMAT 14 2000023 został przewidziany do bardzo dużych strumieni kondensatu. Wartości odniesienia sięgają 150 m³/min dla sprężarki, 300 m³/min dla osuszacza i 1500 m³/min dla filtra, co lokuje go w centralnych punktach rozbudowanych stacji. Takiej wydajności nie wykorzystujemy bez analizy dopływu: sprawdzamy, czy kilka urządzeń może zasilać wspólny zbiornik bez wzajemnego zakłócania ciśnień i czy odpływ przyjmie chwilowy zrzut bez spiętrzenia.

BEKOMAT 14 2000023 – automatyczne odwadnianie centralnych separatorów

Praca Automatyczny spust kondensatu BEKOMAT 14 2000023 przebiega w zamkniętym cyklu: napełnienie, pomiar, kontrolowany zrzut i szczelne zamknięcie. To właśnie ostatni etap odróżnia prawidłowo dobrany odwadniacz kondensatu od prostego zaworu czasowego. Gdy poziom spada, elektronika kończy zrzut przed rozpoczęciem wydmuchu medium roboczego. Urządzenie obsługuje sprężarki do 150 m³/min, osuszacze do 300 m³/min i filtry do 1500 m³/min, pracując w zakresie ciśnienia 0,8–16 bar i temperatur +1 do +60°C. Materiały zastosowane w obudowie – odporne na korozję aluminium – odpowiadają przeznaczeniu do kondensatu zawierającego olej. Dzięki temu możemy uwzględnić nie tylko przepływ, lecz także rzeczywisty skład cieczy.

BEKOMAT 14 2000023 posiada automatyczne samooczyszczanie, styk do monitoringu oraz kilka możliwości doprowadzenia kondensatu. W dużym węźle serwis obejmuje więc nie tylko sam zawór, lecz także rozkład dopływów, odpowietrzenie i odbiór zrzutu. Urządzenie pracuje w zakresie 0,8–16 bar oraz od +1 do +60°C. Kod 2000023 wpisujemy do dokumentacji całego węzła, ponieważ błędne rozpoznanie wersji może prowadzić do zamówienia niewłaściwych części.

BEKOMAT 14 2000023 – organizacja dopływów i odbioru dużej ilości kondensatu

Model Automatyczny spust kondensatu BEKOMAT 14 2000023 warto wybrać, gdy zależy nam na przewidywalnym odwadnianiu w dużych kompresorowniach, stacjach sprężonego powietrza i głównych separatorach obsługujących znaczne przepływy. W tym wariancie szczególne znaczenie ma bardzo duża przepustowość do centralnego odwadniania rozbudowanych układów. Ostateczny dobór powinien uwzględniać rezerwę wydajności na dni o wysokiej wilgotności, ponieważ właśnie wtedy powstaje najwięcej kondensatu. W Pneumark analizujemy również ciśnienie minimalne, temperaturę otoczenia i skład cieczy, a przy wykonaniach CO lub PN sprawdzamy wymagania materiałowe oraz ciśnieniowe całego odcinka. Możemy dzięki temu zaproponować rozwiązanie, które nie tylko pasuje gwintem, ale rzeczywiście utrzyma parametry instalacji i uprości późniejszy serwis.

BEKOMAT 14 2000023 wymaga dobrze zorganizowanego kolektora dopływowego. Nie łączymy wielu separatorów przypadkowym trójnikiem, lecz bilansujemy przepływy i zapobiegamy przenoszeniu ciśnienia między urządzeniami. Odpływ dobieramy do chwilowej porcji cieczy, a nie do średniego strumienia z całej zmiany. W dużej stacji warto przewidzieć punkt obserwacyjny, odcięcie i obejście serwisowe. Dzięki temu centralny spust nie staje się pojedynczym miejscem awarii blokującym całą kompresorownię.

Dane techniczne:

- napięcie: 230 VAC / 50-60Hz
- maksymalna wydajność sprężarki: 130 m³/min.
- maksymalna wydajność osuszacza: 260 m³/min.
- zastosowanie: kondensat olejowy
- maksymalna wydajność filtra: 1300,0 m³/min.
- ciśnienie robocze: max. 16 bar
- ciśnienie robocze: min. 0,8 bar
- waga: 2,9 kg
- zakres temperatur: + 1°C do + 60°C | BEKOMAT® 12, 13, 14, 16 z systemem grzewczym i odpowiednim zaizolowaniem do –25°C
- obudowa: aluminium
- membrana: FKM
- pobór mocy: P>8,0 VA (W)
- stopień ochrony: IP 65
- przekrój żyły (przyłącze elektryczne): zalecane 3 x 0,75 - 1,5 mm (AWG 16-18)
- obciążenie styku: max. AC 250 V, DC 30 V / 1 A; min. DC 5V / 10 mA

Złącza:

- wlot: 3 x 3/4" wew. (opcjonalnie: gwint NPT)
- wylot (złącze węża): 1 x 1/2" zew.
- wylot (wymiary węża): 13 mm

Zalety:

- nie ma strat sprężonego powietrza
- niezawodność
- nie wymaga większej konserwacji
- niskie koszty eksploatacji
- wytrzymałość
- automatyczny proces samoczyszczenia
- podłączenie do nowoczesnego systemu monitorowania
- łatwe w instalacji
- elastyczne możliwości podłączania

Zasada działania BEKOMAT® 14

Rysunek 1: (1) Kondensat odpływa otworem wlotowym. (2) Komora spustowa w której gromadzi się kondensat. Zawór membranowy jest zamknięty dopóki zawór elektromagnetyczny (4) i kanał sterujący (3) nie zapewnią ciśnienia stabilizującego nad powierzchnią membrany (5). Zwiększona powierzchnia nad membraną daje znaczną siłę dociskową, co z kolei zapewnia w pełni szczelne zamknięcie zaworu

Rysunek 2: W przypadku napełnienia się zbiornika (2) kondensatem i osiągnięcia max. poziomu (Ni2), pojemnościowy czujnik poziomu (6) uruchomi elektrozawór który zamknie kanał sterujący by następnie otworzyć kanał odciążający. Wówczas ciśnienie nad membraną zostanie zniwelowane, przestanie działać siła dociskająca, membrana uniesie się w gnieździe zaworu (7), a ciśnienie będzie wypychać zgromadzony kondensat przez kanał wylotowy(8).

Firma BEKO TECHNOLOGIES to rodzinna, niezależna firma, która od ponad 30 lat oferuje wydajne urządzenia, stosowane na całym świecie, które współdziałają z systemami sprężonego powietrza i gazami pod ciśnieniem. Urządzenia, systemy i rozwiązania oferowane przez firmę BEKO TECHNOLOGIES produkowane są w sposób zapewniający najwyższe wymagania jakościowe.

BEKOMAT  Program zapewnia ze standardowymi urządzeniami 12 , 13 , 14 , i BEKOMAT 16 nie tylko odpowiednia dla niemal każdej aplikacji, ale także energia świadome rozwiązanie. Zintegrowany czujnik pojemnościowy do regulowanego objętościowo odprowadzania kondensatu oszczędza zasoby i zwiększa wydajność - taka jest   zasada BEKOMAT .
Niepotrzebnych kosztów i szkód w wytwarzaniu sprężonego powietrza można skutecznie uniknąć jedynie poprzez dostosowanie ilości odpływu kondensatu. BEKOMAT- Odwadniacze działają zatem z czujnikiem pojemnościowym. Inteligentna elektronika zapobiega stratom sprężonego powietrza i minimalizuje zużycie energii. Z tego powodu elektronicznie sterowany system odprowadzania kondensatu często zwraca się w ciągu sześciu miesięcy w porównaniu do urządzeń z zaworami spustowymi o kontrolowanym czasie.
