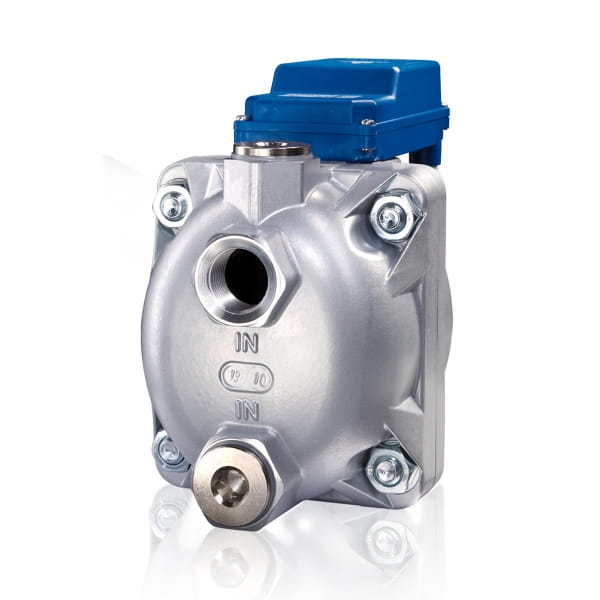

Automatyczny spust kondensatu BEKOMAT 14 CO 2000024

Automatyczny spust kondensatu BEKOMAT 14 CO 2000024 – duża wydajność i odporność HART-COAT

Kondensat nie jest dodatkiem ubocznym, który możemy pozostawić bez kontroli. Gromadząc się w separatorze, filtrze lub osuszaczu, ogranicza skuteczność uzdatniania, zwiększa spadki ciśnienia i może zostać porwany do dalszej części instalacji. Automatyczny spust kondensatu BEKOMAT 14 CO o kodzie 2000024 pozwala nam odprowadzać ciecz automatycznie, w chwili faktycznego osiągnięcia poziomu wymagającego otwarcia zaworu. Nie pracujemy więc według sztywnego czasu, lecz według realnej ilości kondensatu. Takie rozwiązanie stabilizuje pracę układu sprężonego powietrza i ogranicza niepotrzebne wydmuchy, które w tradycyjnych spustach czasowych przekładają się bezpośrednio na zużycie energii.

Wersja BEKOMAT 14 CO 2000024 łączy dużą skalę odwadniania z odpornym wykonaniem powierzchni. Jej wartości odniesienia wynoszą do 130 m³/min dla sprężarki, 260 m³/min dla osuszacza i 1300 m³/min dla filtra. W zakładach bezolejowych i procesowych to szczególnie ważne, ponieważ skład cieczy nie zawsze odpowiada typowemu kondensatowi ze sprężarki olejowej. Przed doborem określamy medium i sprawdzamy zgodność materiałową całego toru.

BEKOMAT 14 CO 2000024 – zrzut kondensatu olejowego, bezolejowego i agresywnego

Parametry Automatyczny spust kondensatu BEKOMAT 14 CO o kodzie 2000024 pozwalają nam ocenić jego miejsce w instalacji bez zgadywania. Maksymalna wydajność sprężarki wynosi 130 m³/min, osuszacza 260 m³/min, a filtra 1300 m³/min. Urządzenie pracuje przy ciśnieniu 0,8–16 bar i temperaturze +1 do +60°C. Kondensat gromadzony w komorze jest rozpoznawany przez czujnik pojemnościowy, po czym zawór membranowy otwiera odpływ na ściśle potrzebny czas. Gdy ciecz zostanie odprowadzona, droga przepływu zamyka się, co ogranicza straty sprężonego powietrza. W codziennej obsłudze wykorzystujemy rozwiązania takie jak IP65, automatyczne samooczyszczanie i sygnał alarmowy możliwy do włączenia do BMS lub sterownika kompresorowni. Takie połączenie automatyki i prostej hydrauliki ułatwia utrzymanie stabilnej pracy nawet przy zmiennym obciążeniu.

W BEKOMAT 14 CO 2000024 powłoka HART-COAT współpracuje z obudową IP65, automatycznym samooczyszczaniem i wyjściem alarmowym. Przy centralnym montażu sygnał warto włączyć do BMS lub sterownika kompresorowni, aby wzrost poziomu nie został zauważony dopiero po zalaniu urządzenia. Zakres roboczy wynosi 0,8–16 bar i od +1 do +60°C. Kod 2000024 pozwala jednoznacznie zamawiać części odporne materiałowo dla wykonania CO.

BEKOMAT 14 CO 2000024 – centralny punkt odwadniania instalacji procesowej

W praktyce Automatyczny spust kondensatu BEKOMAT 14 CO z numerem 2000024 pełni rolę zabezpieczenia jakości sprężonego powietrza i ciągłości pracy. Najczęściej stosujemy go w centralnych kompresorowniach bezolejowych, zakładach procesowych i instalacjach o dużych przepływach. W utrzymaniu ruchu wykorzystujemy rozwiązania takie jak IP65, automatyczne samooczyszczanie i sygnał alarmowy możliwy do włączenia do BMS lub sterownika kompresorowni. Przy montażu przewidujemy zawór odcinający, możliwość bezpiecznego rozprężenia oraz łatwy dostęp do obsługi. Dobieramy też odbiór kondensatu do separatora, ponieważ ciecz zawierająca olej nie powinna trafiać bezpośrednio do kanalizacji. Tak zaplanowany układ pozwala nam ograniczyć awarie, skrócić czynności konserwacyjne i zachować kontrolę nad kosztami eksploatacyjnymi przez cały okres użytkowania urządzenia.

Węzeł z BEKOMAT 14 CO 2000024 projektujemy z uwzględnieniem składu kondensatu z różnych źródeł. Jeżeli łączymy strumienie z instalacji olejowej i bezolejowej, sprawdzamy konsekwencje dla separatora oraz dalszego zagospodarowania cieczy. Dopływy organizujemy tak, aby nie powstawały kieszenie i wzajemne przedmuchy. Pozostawiamy też dostęp do kontroli powłoki oraz armatury. Tylko w takim układzie duża wydajność i odporność CO pracują na korzyść procesu, zamiast maskować problemy instalacyjne.

Dane techniczne:

- napięcie: 230 VAC / 50-60Hz
- maksymalna wydajność sprężarki: 130 m³/min.
- maksymalna wydajność osuszacza: 260 m³/min.
- zastosowanie: kondensat olejowy i bezolejowy, kondensat potencjalnie agresywny
- maksymalna wydajność filtra: 1300,0 m³/min.
- ciśnienie robocze: max. 16 bar
- ciśnienie robocze: min. 0,8 bar
- waga: 2,9 kg
- zakres temperatur: + 1°C do + 60°C | BEKOMAT® 12, 13, 14, 16 z systemem grzewczym i odpowiednim zaizolowaniem do –25°C
- obudowa: aluminium, uszlachetnione HART-COAT
- membrana: FKM
- pobór mocy: P>8,0 VA (W)
- stopień ochrony: IP 65
- przekrój żyły (przyłącze elektryczne): zalecane 3 x 0,75 - 1,5 mm (AWG 16-18)
- obciążenie styku: max. AC 250 V, DC 30 V / 1 A; min. DC 5V / 10 mA

Złącza:

- wlot: 3 x 3/4" wew. (opcjonalnie: gwint NPT)
- wylot (złącze węża): 1 x 1/2" zew.
- wylot (wymiary węża): 13 mm

Zalety:

- nie ma strat sprężonego powietrza
- niezawodność
- nie wymaga większej konserwacji
- niskie koszty eksploatacji
- wytrzymałość
- automatyczny proces samoczyszczenia
- podłączenie do nowoczesnego systemu monitorowania
- łatwe w instalacji
- elastyczne możliwości podłączania

Zasada działania BEKOMAT® 14 CO

Rysunek 1: (1) Kondensat odpływa otworem wlotowym. (2) Komora spustowa w której gromadzi się kondensat. Zawór membranowy jest zamknięty dopóki zawór elektromagnetyczny (4) i kanał sterujący (3) nie zapewnią ciśnienia stabilizującego nad powierzchnią membrany (5). Zwiększona powierzchnia nad membraną daje znaczną siłę dociskową, co z kolei zapewnia w pełni szczelne zamknięcie zaworu

Rysunek 2: W przypadku napełnienia się zbiornika (2) kondensatem i osiągnięcia max. poziomu (Ni2), pojemnościowy czujnik poziomu (6) uruchomi elektrozawór który zamknie kanał sterujący by następnie otworzyć kanał odciążający. Wówczas ciśnienie nad membraną zostanie zniwelowane, przestanie działać siła dociskająca, membrana uniesie się w gnieździe zaworu (7), a ciśnienie będzie wypychać zgromadzony kondensat przez kanał wylotowy(8).

Firma BEKO TECHNOLOGIES to rodzinna, niezależna firma, która od ponad 30 lat oferuje wydajne urządzenia, stosowane na całym świecie, które współdziałają z systemami sprężonego powietrza i gazami pod ciśnieniem. Urządzenia, systemy i rozwiązania oferowane przez firmę BEKO TECHNOLOGIES produkowane są w sposób zapewniający najwyższe wymagania jakościowe.

Compr. wydajność (m 3 / min) 130
Ciśnienie robocze (bar [g]) 0,8 ... 16
Napięcie robocze  230 VAC / 50 ... 60 Hz
Wlot kondensatu 3 x G3 / 4
Temperatura min / maks. (° C) +1 ... +60
