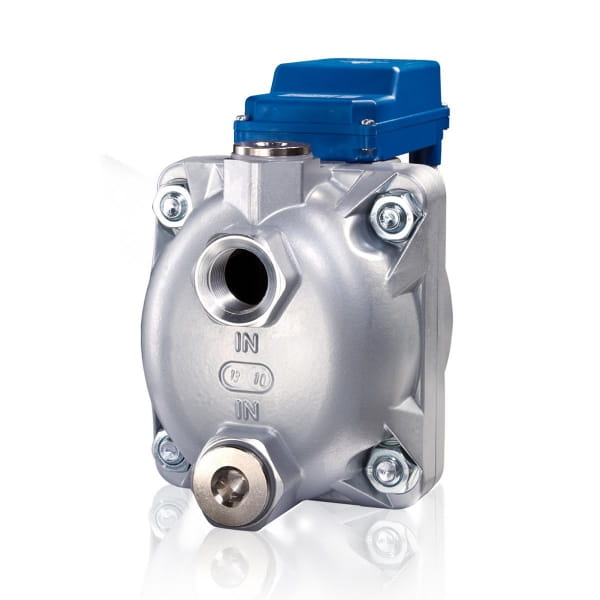

Automatyczny spust kondensatu BEKOMAT 14 CO PN 25 2002477

Automatyczny spust kondensatu BEKOMAT 14 CO PN25 2002477 – duży przepływ przy ciśnieniu do 25 bar

W dobrze zaprojektowanej kompresorowni każdy punkt odwadniania musi działać równie pewnie jak sama sprężarka. Automatyczny spust kondensatu BEKOMAT 14 CO PN25, kod produktu 2002477, przejmuje kontrolę nad kondensatem powstającym podczas sprężania, chłodzenia i filtracji powietrza. Czujnik poziomu uruchamia zrzut wtedy, gdy w urządzeniu znajduje się odpowiednia ilość cieczy, dzięki czemu nie musimy wybierać między ryzykiem zalania elementu a stratą sprężonego powietrza. Model ten warto traktować jako element ochrony całego procesu: od kompresora i osuszacza, przez filtry, aż po odbiorniki, których niezawodność zależy od czystej i stabilnej instalacji.

BEKOMAT 14 CO PN25 2002477 jest przeznaczony do dużego przepływu przy ciśnieniu do 25 bar. Zakres odniesienia obejmuje sprężarki do 90 m³/min, osuszacze do 180 m³/min oraz filtry do 900 m³/min. Takie parametry kierują model do centralnego odwadniania stacji wysokociśnieniowej, gdzie pojedynczy błąd może oddziaływać na wiele urządzeń. Dobór opieramy więc na bilansie kondensatu, scenariuszach rozruchowych i wymaganym zapasie.

BEKOMAT 14 CO PN25 2002477 – sterowanie poziomem i zabezpieczenie HART-COAT

Sercem modelu Automatyczny spust kondensatu BEKOMAT 14 CO PN25 2002477 jest elektroniczny pomiar poziomu. Kondensat wpływa do komory, a czujnik pojemnościowy stale kontroluje jej napełnienie. Po osiągnięciu zaprogramowanego poziomu układ sterujący uruchamia zawór pilotowy i membranę, otwierając odpływ. Po opróżnieniu komory zawór zamyka się szczelnie, zanim zaczniemy tracić sprężone powietrze. Parametry urządzenia obejmują wydajność sprężarki do 90 m³/min, osuszacza do 180 m³/min oraz filtra do 900 m³/min. Dopuszczalne ciśnienie robocze wynosi 1,2–25 bar, a zakres temperatur +1 do +60°C. Model jest przeznaczony do kondensatu olejowego, bezolejowego i potencjalnie agresywnego; obudowę wykonano z aluminium zabezpieczone uszlachetnieniem HART-COAT.

BEKOMAT 14 CO PN25 2002477 łączy automatyczne samooczyszczanie, kontakt alarmowy i obudowę IP65 z konstrukcją dopuszczoną do 25 bar. W trakcie przeglądu kontrolujemy kilka dopływów, elementy rozprężające i stan powierzchni HART-COAT. Zakres temperatury od +1 do +60°C wymaga ochrony instalacji przed zamarzaniem. Numer 2002477 zapisujemy w procedurach, ponieważ zarówno wielkość korpusu, jak i wygląd nie wystarczą do rozpoznania dokładnego wariantu ciśnieniowego.

BEKOMAT 14 CO PN25 2002477 – dobór do wysokociśnieniowej stacji sprężonego powietrza

Dobierając Automatyczny spust kondensatu BEKOMAT 14 CO PN25 2002477, sprawdzamy nie tylko nominalną wydajność kompresora. Liczą się także miejsce montażu, strefa klimatyczna, temperatura na wlocie, ilość oleju i zanieczyszczeń oraz sposób odprowadzenia cieczy do separatora olej–woda. Model sprawdzi się w wysokociśnieniowych kompresorowniach o dużym przepływie, instalacjach procesowych i centralnych punktach odwadniania, a jego wyróżnikiem jest połączenie dużej wydajności, wykonania CO i dopuszczalnego ciśnienia 25 bar. W Pneumark możemy zestawić te informacje z rzeczywistą charakterystyką kompresorowni i wskazać właściwe przyłącza, zawory odcinające oraz sposób poprowadzenia odpływu. Dzięki temu spust nie jest przypadkowym akcesorium, lecz poprawnie włączonym elementem systemu uzdatniania sprężonego powietrza.

BEKOMAT 14 CO PN25 2002477 jest zwykle częścią centralnego węzła, dlatego analizujemy skutki jego czasowego odłączenia. Możemy przewidzieć obejście, rezerwowy punkt lub procedurę serwisową ograniczającą przestój. Każdy dopływ otrzymuje właściwe odcięcie, a odpływ – kontrolowane rozprężenie i odbiór przystosowany do dużej ilości cieczy. Wykonanie CO zachowujemy również w armaturze. W ten sposób wysoka wydajność i 25 bar pozostają parametrami całego rozwiązania, nie tylko tabliczki znamionowej.

Dane techniczne:

- napięcie: 230 VAC / 50-60Hz
- maksymalna wydajność sprężarki: 130 m³/min.
- maksymalna wydajność osuszacza: 260 m³/min.
- zastosowanie: kondensat olejowy i bezolejowy, kondensat potencjalnie agresywny
- maksymalna wydajność filtra: 1300,0 m³/min.
- ciśnienie robocze: max. 25 bar
- ciśnienie robocze: min. 1,2 bar
- waga: 3,1 kg
- zakres temperatur: + 1°C do + 60°C | BEKOMAT® 12, 13, 14, 16 z systemem grzewczym i odpowiednim zaizolowaniem do –25°C
- obudowa: aluminium, uszlachetnione HART-COAT
- membrana: FKM
- pobór mocy: P>8,0 VA (W)
- stopień ochrony: IP 65
- przekrój żyły (przyłącze elektryczne): zalecane 3 x 0,75 - 1,5 mm (AWG 16-18)
- obciążenie styku: max. AC 250 V, DC 30 V / 1 A; min. DC 5V / 10 mA

Złącza:

- wlot: 3 x 3/4" wew. (opcjonalnie: gwint NPT)
- wylot (złącze węża): 1 x 3/8" wew.
- wylot (wymiary węża): 13 mm wew.

Zalety:

- nie ma strat sprężonego powietrza
- niezawodność
- nie wymaga większej konserwacji
- niskie koszty eksploatacji
- wytrzymałość
- automatyczny proces samoczyszczenia
- podłączenie do nowoczesnego systemu monitorowania
- łatwe w instalacji
- elastyczne możliwości podłączania

Zasada działania BEKOMAT® 14 CO PN 25

Rysunek 1: (1) Kondensat odpływa otworem wlotowym. (2) Komora spustowa w której gromadzi się kondensat. Zawór membranowy jest zamknięty dopóki zawór elektromagnetyczny (4) i kanał sterujący (3) nie zapewnią ciśnienia stabilizującego nad powierzchnią membrany (5). Zwiększona powierzchnia nad membraną daje znaczną siłę dociskową, co z kolei zapewnia w pełni szczelne zamknięcie zaworu

Rysunek 2: W przypadku napełnienia się zbiornika (2) kondensatem i osiągnięcia max. poziomu (Ni2), pojemnościowy czujnik poziomu (6) uruchomi elektrozawór który zamknie kanał sterujący by następnie otworzyć kanał odciążający. Wówczas ciśnienie nad membraną zostanie zniwelowane, przestanie działać siła dociskająca, membrana uniesie się w gnieździe zaworu (7), a ciśnienie będzie wypychać zgromadzony kondensat przez kanał wylotowy(8).

Firma BEKO TECHNOLOGIES to rodzinna, niezależna firma, która od ponad 30 lat oferuje wydajne urządzenia, stosowane na całym świecie, które współdziałają z systemami sprężonego powietrza i gazami pod ciśnieniem. Urządzenia, systemy i rozwiązania oferowane przez firmę BEKO TECHNOLOGIES produkowane są w sposób zapewniający najwyższe wymagania jakościowe.

W oparciu o dziesięciolecia doświadczenia firmy BEKO opracowali i wdrożyli wiele dodatkowych funkcji spełniających specjalne wymagania dla klientów z różnych branż, które opierają się na klasycznych zaletach BEKOMAT. Sprawdzają się one w różnych obszarach zastosowań - teraz możesz również skorzystać z naszej unikalnej wiedzy.
