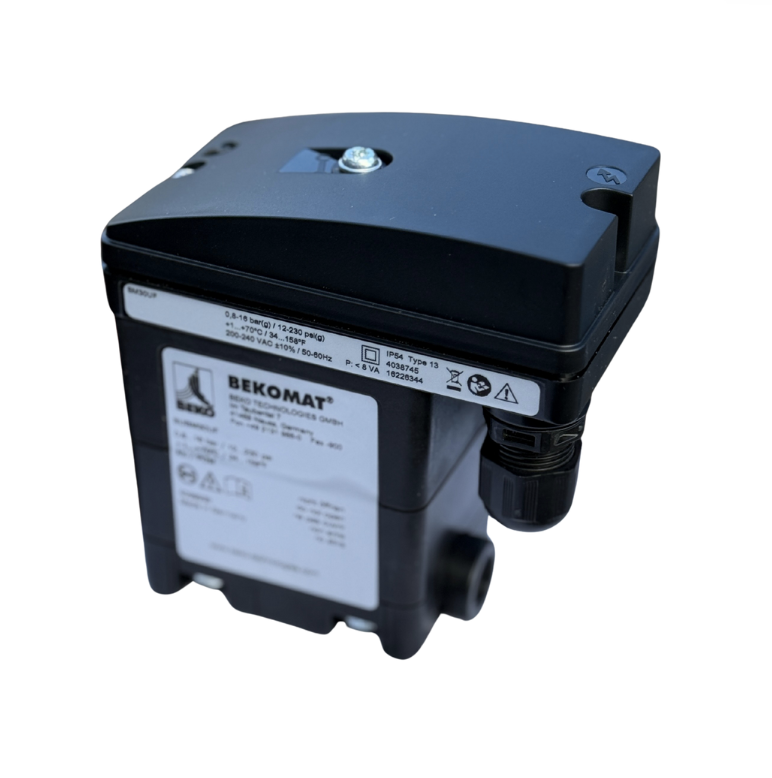

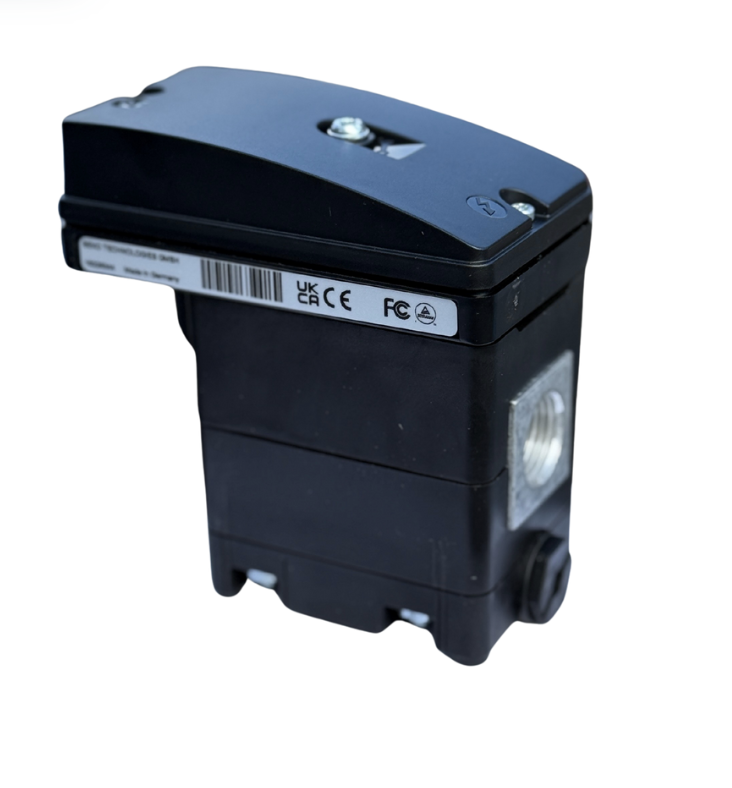

Automatyczny spust kondensatu BEKOMAT 30 UF 4038745

Automatyczny spust kondensatu BEKOMAT 30 UF 4038745 – kompaktowe odwadnianie niewielkich urządzeń

Automatyczny spust kondensatu powinien być dobrany do obciążenia, ciśnienia i rodzaju medium, a nie wyłącznie do średnicy przyłącza. Automatyczny spust kondensatu BEKOMAT 30 UF z kodem 4038745 stanowi rozwiązanie dla niewielkich sprężarkach, osuszaczach chłodniczych, chłodnicach, filtrach i separatorach wody. Sterowanie zależne od poziomu sprawia, że urządzenie otwiera odpływ tylko na czas potrzebny do usunięcia cieczy. W praktyce możemy lepiej chronić filtry, osuszacze i zbiorniki przed przepełnieniem, a zarazem unikać charakterystycznego syczenia i strat energii znanych ze źle ustawionych spustów czasowych. To niewielki element instalacji, ale jego praca ma bezpośredni wpływ na niezawodność całej kompresorowni.

BEKOMAT 30 UF 4038745 jest przeznaczony do niewielkich punktów: sprężarek do 1,5 m³/min, osuszaczy do 4,5 m³/min i filtrów do 15 m³/min. Niska granica nominalna nie oznacza uproszczonej zasady działania – urządzenie nadal mierzy poziom i zamyka odpływ przed utratą sprężonego powietrza. Jego przewagą jest dopasowanie gabarytów oraz wydajności do małych chłodnic, filtrów i osuszaczy, przy których większy korpus byłby zbędny.

BEKOMAT 30 UF 4038745 – membrana FPM i wymienny moduł serwisowy

Praca Automatyczny spust kondensatu BEKOMAT 30 UF 4038745 przebiega w zamkniętym cyklu: napełnienie, pomiar, kontrolowany zrzut i szczelne zamknięcie. To właśnie ostatni etap odróżnia prawidłowo dobrany odwadniacz kondensatu od prostego zaworu czasowego. Gdy poziom spada, elektronika kończy zrzut przed rozpoczęciem wydmuchu medium roboczego. Urządzenie obsługuje sprężarki do 1,5 m³/min, osuszacze do 4,5 m³/min i filtry do 15 m³/min, pracując w zakresie ciśnienia 0,8–16 bar i temperatur +1 do +70°C. Materiały zastosowane w obudowie – kompaktowa obudowa z membraną FPM – odpowiadają przeznaczeniu do kondensatu z układów olejowych i bezolejowych dla gazów grupy 2. Dzięki temu możemy uwzględnić nie tylko przepływ, lecz także rzeczywisty skład cieczy.

W BEKOMAT 30 UF 4038745 membrana FPM współpracuje z pojemnościowym czujnikiem poziomu, a zużytą część ciśnieniową zastępujemy kompletnym modułem serwisowym. Producent przewiduje jego wymianę najpóźniej co dwa lata, z uwzględnieniem rzeczywistych warunków pracy. Klasa ochrony IP54 wymaga odpowiedniego miejsca montażu. Zakres 0,8–16 bar i od +1 do +70°C oraz kod 4038745 odnotowujemy w harmonogramie obsługi.

BEKOMAT 30 UF 4038745 – montaż przy chłodnicach, filtrach i osuszaczach

Model Automatyczny spust kondensatu BEKOMAT 30 UF 4038745 warto wybrać, gdy zależy nam na przewidywalnym odwadnianiu w niewielkich sprężarkach, osuszaczach chłodniczych, chłodnicach, filtrach i separatorach wody. W tym wariancie szczególne znaczenie ma mały odwadniacz z pojemnościowym pomiarem poziomu i wymiennym modułem serwisowym. Ostateczny dobór powinien uwzględniać rezerwę wydajności na dni o wysokiej wilgotności, ponieważ właśnie wtedy powstaje najwięcej kondensatu. W Pneumark analizujemy również ciśnienie minimalne, temperaturę otoczenia i skład cieczy, a przy wykonaniach CO lub PN sprawdzamy wymagania materiałowe oraz ciśnieniowe całego odcinka. Możemy dzięki temu zaproponować rozwiązanie, które nie tylko pasuje gwintem, ale rzeczywiście utrzyma parametry instalacji i uprości późniejszy serwis.

BEKOMAT 30 UF 4038745 montujemy blisko małego separatora lub filtra, pozostawiając przestrzeń potrzebną do wymiany modułu. Klasa IP54 oznacza, że miejsce powinno być chronione przed intensywnym zalewaniem i niekorzystnymi warunkami otoczenia. Krótki dopływ prowadzimy ze spadkiem, a odpływ bez załamań do właściwego zbioru kondensatu. W harmonogramie zapisujemy graniczny termin wymiany modułu, dzięki czemu niewielki punkt nie znika z planu utrzymania ruchu tylko dlatego, że pracuje poza główną kompresorownią.

ZALETY:

• Precyzyjna kontrola poziomu kondensatu – czujnik pojemnościowy steruje pracą zaworu membranowego.

• Bezstratne odprowadzanie kondensatu – odpływ tylko wtedy, gdy jest to konieczne.

• Łatwa konserwacja – wymiana całego modułu serwisowego co max. 2 lata, bez specjalnych kwalifikacji elektrycznych.

• Uniwersalne zastosowanie – dla sprężarek olejowych i bezolejowych, osuszaczy chłodniczych, filtrów i separatorów.

• Kompaktowa konstrukcja – prosta instalacja w istniejących systemach.

Dane techniczne:

• Zakres ciśnień roboczych: 0,8…16 bar (12…230 psi)

• Temperatura medium/otoczenia: +1…+70 °C (+34…158 °F)

• Materiał membrany: FPM

• Przyłącza kondensatu:

  • Wlot: G ½” wewnętrzny (opcjonalnie NPT ½”)

  • Wylot: G ¼” wewnętrzny

• Klasa ochrony: IP 54

• Zasilanie:

  • 200…240 VAC ±10% / 50–60 Hz

  • 100…120 VAC ±10% / 50–60 Hz

  • 24 VAC ±10% / 50–60 Hz

  • 24 VDC ±10%

• Wydajność odprowadzania kondensatu:

  • 3,2 l/h (przy 2 bar)

  • 4,0 l/h (przy 3 bar i wyżej)

  • Średnio 0,85 l/h przy 6 000 h pracy

• Maks. wydajność sprężarki: 1,5 m³/min

• Maks. wydajność osuszacza chłodniczego: 4,5 m³/min

• Maks. wydajność filtra: 15 m³/min
