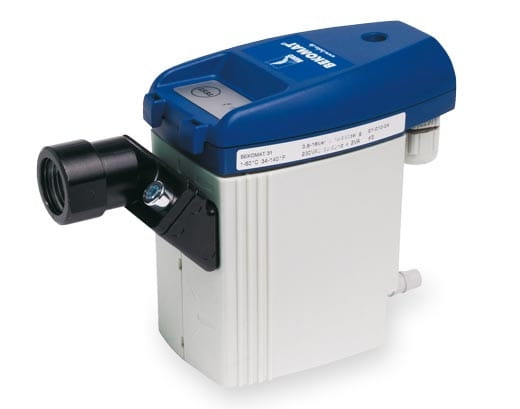

Automatyczny spust kondensatu BEKOMAT 31U 4024381

Automatyczny spust kondensatu BEKOMAT 31U 4024381 – pewne odwadnianie małych punktów

Najwięcej problemów z kondensatem pojawia się nie wtedy, gdy jego ilość jest stała, lecz gdy gwałtownie zmieniają ją temperatura, wilgotność i obciążenie sprężarki. Automatyczny spust kondensatu BEKOMAT 31U 4024381 reaguje na poziom cieczy, a nie na założony interwał czasowy. Wspólnie zyskujemy więc odwadnianie dopasowane do rzeczywistych warunków pracy. Urządzenie ogranicza możliwość zalegania wody i oleju w punkcie instalacji, a jednocześnie zamyka odpływ przed rozpoczęciem niekontrolowanego wydmuchu powietrza. To istotne zarówno dla jakości medium, jak i dla kosztów wytwarzania sprężonego powietrza, które rosną przy każdej niepotrzebnej stracie.

BEKOMAT 31U 4024381 jest najmniejszym z opisanych wariantów modułowej serii U. Dobieramy go do punktów odpowiadających sprężarce do 2,4 m³/min, osuszaczowi do 5 m³/min albo filtrowi do 25 m³/min. Taka skala sprawdza się przy lokalnym odwadnianiu pojedynczego urządzenia, gdzie większy spust nie przyniósłby przewagi. Rezerwę wydajności oceniamy osobno, zwłaszcza gdy kompresor pracuje w gorącym pomieszczeniu lub z częstymi cyklami obciążenia.

BEKOMAT 31U 4024381 – moduł serwisowy i elektroniczna kontrola poziomu

Praca Automatyczny spust kondensatu BEKOMAT 31U 4024381 przebiega w zamkniętym cyklu: napełnienie, pomiar, kontrolowany zrzut i szczelne zamknięcie. To właśnie ostatni etap odróżnia prawidłowo dobrany odwadniacz kondensatu od prostego zaworu czasowego. Gdy poziom spada, elektronika kończy zrzut przed rozpoczęciem wydmuchu medium roboczego. Urządzenie obsługuje sprężarki do 2,4 m³/min, osuszacze do 5 m³/min i filtry do 25 m³/min, pracując w zakresie ciśnienia 0,8–16 bar i temperatur +1 do +70°C. Materiały zastosowane w obudowie – aluminium oraz tworzywo sztuczne wzmocnione włóknem szklanym – odpowiadają przeznaczeniu do kondensatu zaolejonego i bezolejowego. Dzięki temu możemy uwzględnić nie tylko przepływ, lecz także rzeczywisty skład cieczy.

Modułowa konstrukcja BEKOMAT 31U 4024381 upraszcza serwis, ponieważ część ciśnieniową możemy wymienić bez rozbierania całego układu sterowania. Informacja serwisowa pomaga zaplanować obsługę, ale nadal kontrolujemy stan dopływu i odpływu oraz wykonujemy test funkcjonalny po odcięciu zagrożeń. Urządzenie pracuje w zakresie 0,8–16 bar i od +1 do +70°C. Kod 4024381 pozwala uniknąć pomylenia modułu z częściami większych wariantów serii U.

BEKOMAT 31U 4024381 – dobór do sprężarki, osuszacza lub filtra

Model Automatyczny spust kondensatu BEKOMAT 31U 4024381 warto wybrać, gdy zależy nam na przewidywalnym odwadnianiu w małych kompresorach, osuszaczach ziębniczych, filtrach i lokalnych punktach spustowych. W tym wariancie szczególne znaczenie ma niewielka konstrukcja modułowa z wymienną jednostką serwisową. Ostateczny dobór powinien uwzględniać rezerwę wydajności na dni o wysokiej wilgotności, ponieważ właśnie wtedy powstaje najwięcej kondensatu. W Pneumark analizujemy również ciśnienie minimalne, temperaturę otoczenia i skład cieczy, a przy wykonaniach CO lub PN sprawdzamy wymagania materiałowe oraz ciśnieniowe całego odcinka. Możemy dzięki temu zaproponować rozwiązanie, które nie tylko pasuje gwintem, ale rzeczywiście utrzyma parametry instalacji i uprości późniejszy serwis.

Przy małym BEKOMAT 31U 4024381 szczególnie łatwo popełnić błąd polegający na zastosowaniu zbyt cienkiego węża lub długiego poziomego dopływu. Niewielka ilość kondensatu nie oznacza, że ciecz popłynie wbrew geometrii instalacji. Ustawiamy urządzenie poniżej punktu zbierania, przewidujemy zawór odcinający i pozostawiamy miejsce na wysunięcie modułu serwisowego. Odpływ kierujemy do właściwego systemu zagospodarowania kondensatu, również wtedy, gdy spust obsługuje tylko jeden filtr.

Dane techniczne:

- napięcie: 230 VAC / 50-60Hz
- maksymalna wydajność sprężarki: 2,4 m³/min.
- maksymalna wydajność osuszacza: 5 m³/min.
- zastosowanie: kondensat olejowy i bezolejowy, kondensat agresywny
- maksymalna wydajność filtra: 25 m³/min.
- ciśnienie robocze: max. 16 bar
- ciśnienie robocze: min. 0,8 bar
- waga: 0,8 kg
- zakres temperatur: + 1°C do + 60°C (opcjonalnie + 1°C do + 70°C)
- obudowa: aluminium + tworzywo sztuczne, wzmocnione włóknami szklanymi
- membrana: AU (opcjonalnie FKM)
- pobór mocy: P = 0,6 - 3 VA (W)
- stopień ochrony: IP 67
- przekrój żyły (przyłącze elektryczne): 0,75 mm²  - 3,5 mm² (AWG 14-20)
- wydajność BEKOMAT 31U:

Złącza:

- wlot: 1 x 1/2" (opcjonalnie gwint NPT)
- wylot (złącze węża): 1 x 1/4"
- wylot (wymiary węża): 10 mm wew.

Zalety:

- nie ma strat sprężonego powietrza
- niezawodność
- nie wymaga większej konserwacji
- niskie koszty eksploatacji
- wytrzymałość
- automatyczny proces samoczyszczenia
- podłączenie do nowoczesnego systemu monitorowania
- łatwe w instalacji
- elastyczne możliwości podłączania

Budowa BEKOMAT 31 U

Zasada działania BEKOMAT® 31 U

Stan opróżniony: Kondensat przesyłany jest do spustu kondensatu BEKOMAT 31 U przez wlot (1) gdzie następuje jego skumulowanie w zbiorniku (2). Czujnik pojemnościowy (3) zapewnia stałą kontrolę poziomu napełnienia i gdy zbiornik się napełni następuje przesył sygnału do elektronicznego sterownika.

Stan napełniony: Następuje załączenie sterującego zaworu (4), z kolei membrana (5) powoduje otwarcie kanału wylotowego (6) którym odciągany jest kondensat. Kanał wylotu zamyka się po całkowitym opróżnieniu zbiornika kondensatu. Wszystko przebiega szczelnie przez co nie występują straty sprężonego powietrza.

Firma BEKO TECHNOLOGIES to rodzinna, niezależna firma, która od ponad 30 lat oferuje wydajne urządzenia, stosowane na całym świecie, które współdziałają z systemami sprężonego powietrza i gazami pod ciśnieniem. Urządzenia, systemy i rozwiązania oferowane przez firmę BEKO TECHNOLOGIES produkowane są w sposób zapewniający najwyższe wymagania jakościowe.
