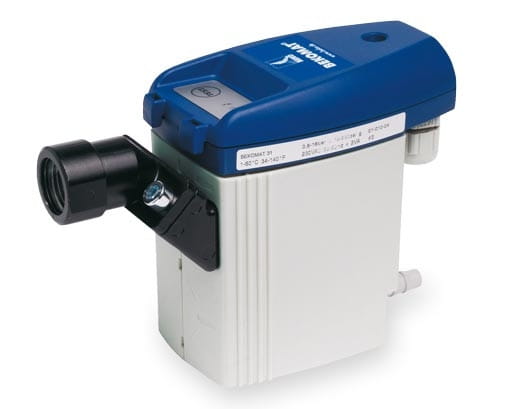

Automatyczny spust kondensatu BEKOMAT 32U 4024387

Automatyczny spust kondensatu BEKOMAT 32U 4024387 – większa wydajność w zwartej obudowie

Automatyczny spust kondensatu powinien być dobrany do obciążenia, ciśnienia i rodzaju medium, a nie wyłącznie do średnicy przyłącza. Automatyczny spust kondensatu BEKOMAT 32U z kodem 4024387 stanowi rozwiązanie dla średnich sprężarkach, osuszaczach chłodniczych, filtrach głównych i separatorach wody. Sterowanie zależne od poziomu sprawia, że urządzenie otwiera odpływ tylko na czas potrzebny do usunięcia cieczy. W praktyce możemy lepiej chronić filtry, osuszacze i zbiorniki przed przepełnieniem, a zarazem unikać charakterystycznego syczenia i strat energii znanych ze źle ustawionych spustów czasowych. To niewielki element instalacji, ale jego praca ma bezpośredni wpływ na niezawodność całej kompresorowni.

Wariant 4024387 zwiększa nominalną obsługiwaną wydajność do 5 m³/min dla sprężarki, 10 m³/min dla osuszacza i 50 m³/min dla filtra. Dzięki temu BEKOMAT 32U możemy zastosować w średnim punkcie uzdatniania bez rezygnacji z kompaktowej, modułowej konstrukcji. W praktyce porównujemy te wartości z obciążeniem konkretnego separatora lub osuszacza, a nie z sumą przepływów całej stacji, ponieważ kondensat powstaje i gromadzi się nierównomiernie.

BEKOMAT 32U 4024387 – pojemnościowy pomiar poziomu i zawór membranowy

Parametry Automatyczny spust kondensatu BEKOMAT 32U o kodzie 4024387 pozwalają nam ocenić jego miejsce w instalacji bez zgadywania. Maksymalna wydajność sprężarki wynosi 5 m³/min, osuszacza 10 m³/min, a filtra 50 m³/min. Urządzenie pracuje przy ciśnieniu 0,8–16 bar i temperaturze +1 do +70°C. Kondensat gromadzony w komorze jest rozpoznawany przez czujnik pojemnościowy, po czym zawór membranowy otwiera odpływ na ściśle potrzebny czas. Gdy ciecz zostanie odprowadzona, droga przepływu zamyka się, co ogranicza straty sprężonego powietrza. W codziennej obsłudze wykorzystujemy rozwiązania takie jak wymienna jednostka serwisowa, komunikat o konieczności obsługi i prosta kontrola zaworu przyciskiem TEST. Takie połączenie automatyki i prostej hydrauliki ułatwia utrzymanie stabilnej pracy nawet przy zmiennym obciążeniu.

W BEKOMAT 32U 4024387 wymienny moduł serwisowy ogranicza czas ingerencji w punkt odwadniania. Przycisk TEST wykorzystujemy do sprawdzenia zaworu, nie do regularnego ręcznego zrzutu. Zakres 0,8–16 bar i temperatura od +1 do +70°C wymagają zachowania warunków instalacji, zwłaszcza ochrony przed zamarzaniem. W dokumentacji utrzymania ruchu zapisujemy kod 4024387, termin obsługi oraz miejsce montażu, aby wymiana nie była wykonywana na podstawie wyglądu podobnych modeli.

BEKOMAT 32U 4024387 – zastosowanie w średnich układach sprężonego powietrza

W praktyce Automatyczny spust kondensatu BEKOMAT 32U z numerem 4024387 pełni rolę zabezpieczenia jakości sprężonego powietrza i ciągłości pracy. Najczęściej stosujemy go w średnich sprężarkach, osuszaczach chłodniczych, filtrach głównych i separatorach wody. W utrzymaniu ruchu wykorzystujemy rozwiązania takie jak wymienna jednostka serwisowa, komunikat o konieczności obsługi i prosta kontrola zaworu przyciskiem TEST. Przy montażu przewidujemy zawór odcinający, możliwość bezpiecznego rozprężenia oraz łatwy dostęp do obsługi. Dobieramy też odbiór kondensatu do separatora, ponieważ ciecz zawierająca olej nie powinna trafiać bezpośrednio do kanalizacji. Tak zaplanowany układ pozwala nam ograniczyć awarie, skrócić czynności konserwacyjne i zachować kontrolę nad kosztami eksploatacyjnymi przez cały okres użytkowania urządzenia.

BEKOMAT 32U 4024387 często zastępuje spust czasowy przy osuszaczu lub filtrze głównym. Przed zamianą sprawdzamy, czy dotychczasowa linia nie została poprowadzona pod górę i czy zrzut nie trafia do przewodu znajdującego się pod ciśnieniem. Pozostawiamy dostęp do przycisku TEST oraz do wymiany modułu, bez konieczności demontażu sąsiednich elementów. Jeżeli kilka punktów ma wspólny odbiór, rozdzielamy je tak, aby jeden zrzut nie blokował pozostałych.

 Dane techniczne:

- napięcie: 230 VAC / 50-60Hz
- maksymalna wydajność sprężarki: 5 m³/min.
- maksymalna wydajność osuszacza: 10 m³/min.
- zastosowanie: kondensat olejowy i bezolejowy, kondensat agresywny
- maksymalna wydajność filtra: 50 m³/min.
- ciśnienie robocze: max. 16 bar
- ciśnienie robocze: min. 0,8 bar
- waga: 1 kg
- zakres temperatur: + 1°C do + 60°C (opcjonalnie + 1°C do + 70°C)
- obudowa: aluminium + tworzywo sztuczne, wzmocnione włóknami szklanymi
- membrana: AU (opcjonalnie FKM)
- pobór mocy: P = 0,6 - 3 VA (W)
- stopień ochrony: IP 67
- przekrój żyły (przyłącze elektryczne): 0,75 mm²  - 2,5 mm² (AWG 14-20)
- obciążenie styku: max. AC 250 V, DC 30 V / 1 A; min. DC 5V / 10 mA
- wydajność BEKOMAT 32U:

Złącza:

- wlot: 1 x 1/2" (opcjonalnie gwint NPT)
- wylot (złącze węża): 1 x 1/4"
- wylot (wymiary węża): 10 mm wew.

Zalety:

- nie ma strat sprężonego powietrza
- niezawodność
- nie wymaga większej konserwacji
- niskie koszty eksploatacji
- wytrzymałość
- automatyczny proces samoczyszczenia
- podłączenie do nowoczesnego systemu monitorowania
- łatwe w instalacji
- elastyczne możliwości podłączania

Budowa BEKOMAT 32 U

Zasada działania BEKOMAT® 32 U

Stan opróżniony: Kondensat przesyłany jest do spustu kondensatu BEKOMAT 32 U przez wlot (1) gdzie następuje jego skumulowanie w zbiorniku (2). Czujnik pojemnościowy (3) zapewnia stałą kontrolę poziomu napełnienia i gdy zbiornik się napełni następuje przesył sygnału do elektronicznego sterownika.

Stan napełniony: Następuje załączenie sterującego zaworu (4), z kolei membrana (5) powoduje otwarcie kanału wylotowego (6) którym odciągany jest kondensat. Kanał wylotu zamyka się po całkowitym opróżnieniu zbiornika kondensatu. Wszystko przebiega szczelnie przez co nie występują straty sprężonego powietrza.

Firma BEKO TECHNOLOGIES to rodzinna, niezależna firma, która od ponad 30 lat oferuje wydajne urządzenia, stosowane na całym świecie, które współdziałają z systemami sprężonego powietrza i gazami pod ciśnieniem. Urządzenia, systemy i rozwiązania oferowane przez firmę BEKO TECHNOLOGIES produkowane są w sposób zapewniający najwyższe wymagania jakościowe.

Compr. wydajność (m 3 / min)  5
Ciśnienie robocze (bar [g]) 0,8 ... 16
Napięcie robocze:
   95...240 VAC + 10%
100 ... 125 VDC ± 10%
50 ... 60 Hz
Wlot kondensatu 1 x G1 / 2
Temperatura min / maks. (° C) +1 ... +70
